一份4层办公楼给排水电CAD施工图纸（15年最新设计）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 大样节点：卫生间
• 项目所在地：浙江

附件详情

• 给排水设计总说明
• 给排水平面图
• 给排水系统图
• 卫生间系统大样图
• 电气设计 总说明
• 配电系统图
• 插座平面图
• 照明平面图

附件详情

该项目为办公用房，地上四层。设计范围包括给水系统及排水系统。
，共27张。

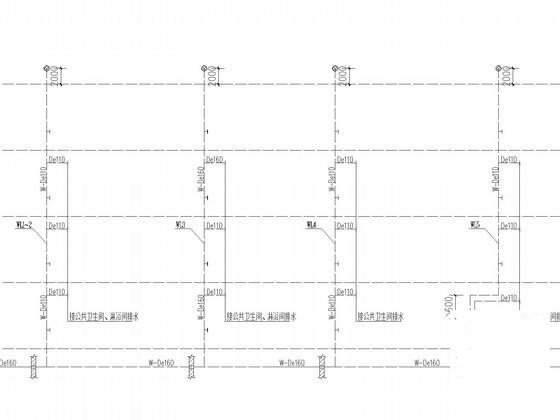

排水系统图

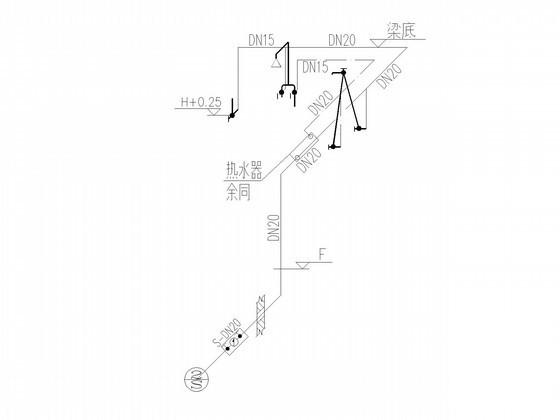

热水系统图

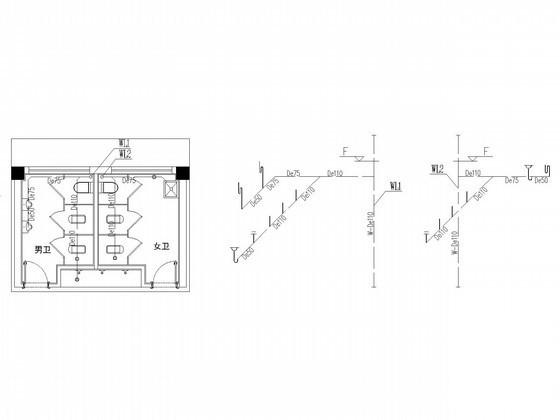

卫生间大样图

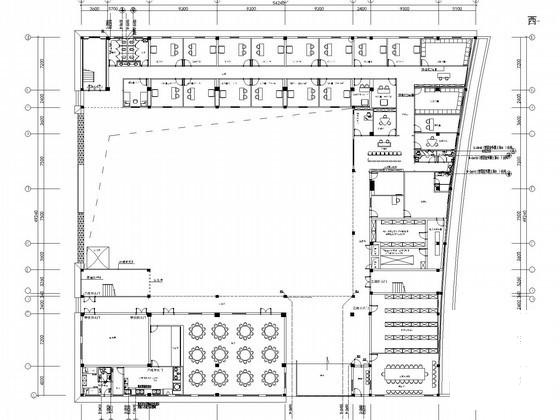

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
