一份2层国际语言学校给排水消防CAD施工图纸（2015年最新设计）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6678.19平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：5,15
• 大样节点：卫生间
• 项目所在地：宁夏

附件详情

• 给排水消防平面图
• 给水 节点图
• 卫生间给排水放大图
• 给水系统图
• 雨水系统图
• 消火栓系统图
• 热水系统图
• 排水系统图

附件详情

该项目拟建教师公寓楼、图书馆、教学楼等其他建筑。本建筑地上二层，建筑面积6678,19m2，建筑高度10.3m。该资料范围包括建筑红线内的给排水及消防管道。
，共5张。

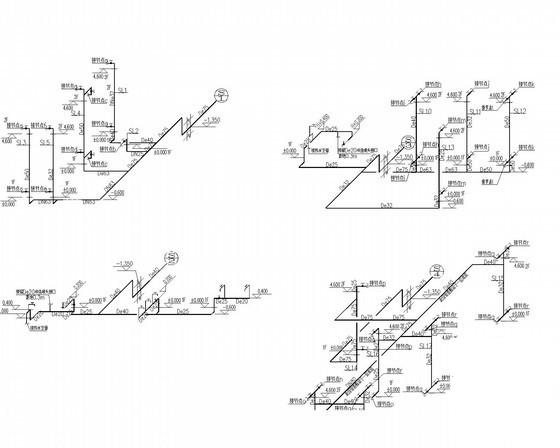

给水系统图

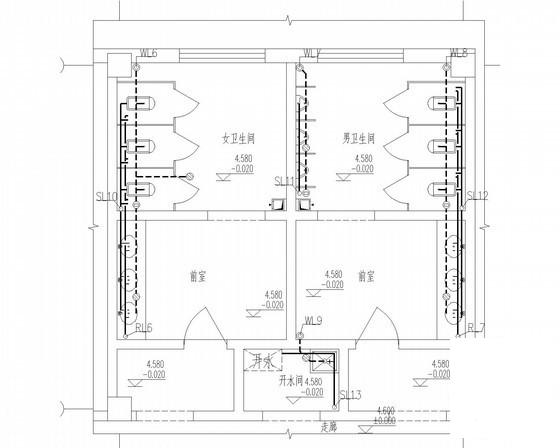

卫生间放大图

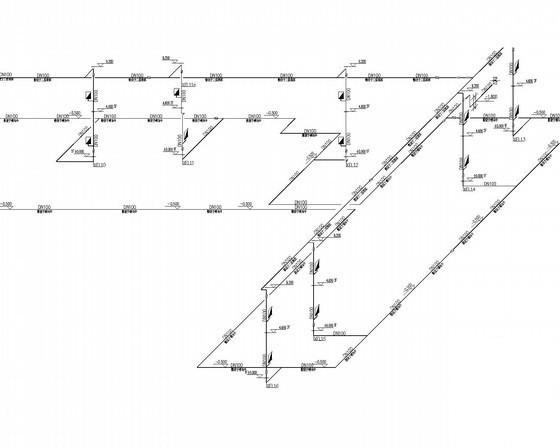

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
