一份6层重点实验学校给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间

附件详情

• 地下车库给排水及消防平面图
• 一层给排水平面
• 二层给排水平面
• 三、四层给排水平面
• 五层给排水平面
• 六层给排水平面图
• 屋顶给排水平面图
• 卫生间放大平面图
• 排水系统图
• 废水及给水系统图
• 消火栓系统图

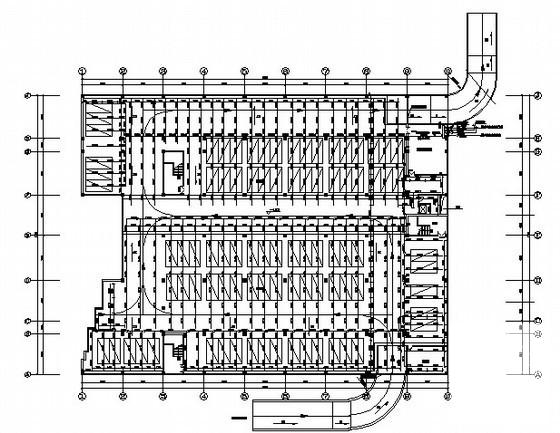

• 地下车库自动喷淋系统平面图
• 地下车库自动喷淋系统、潜水排污泵系统图及主要材料表

附件详情

该资料为某重点实验学校给排水施工图纸。项目包括一栋办公楼和一栋教学实验中心，办公楼为4层建筑，教学实验中心地下一层地上6层，地下为车库。
设计范围：生活给水系统（该项目生活给水直接由校区管网水压直接供给）、消火栓给水系统（该项目室外消防用水量为25l/s,室内消防用水量为10l/s）、自动喷水灭火系统、排水系统。
共20张图。

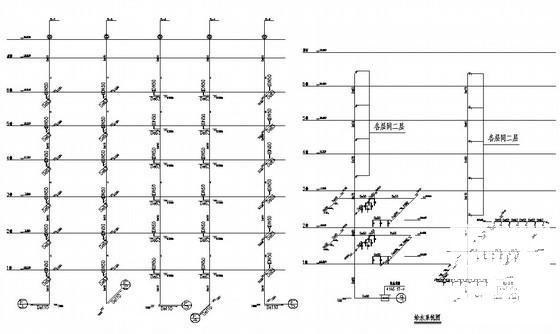

废水、给水系统图

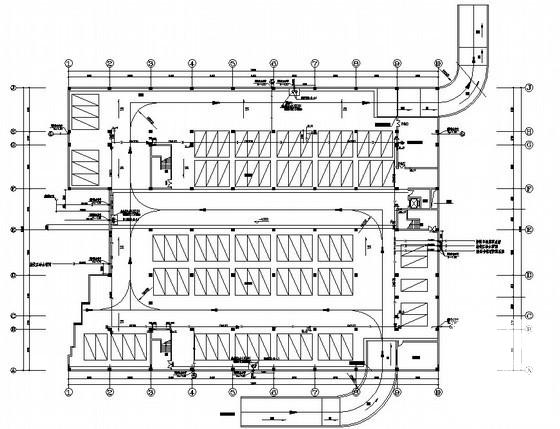

地下车库给排水及消防平面图

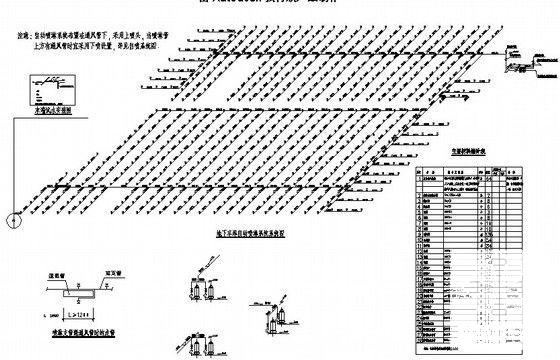

地下车库自动喷淋系统系统图

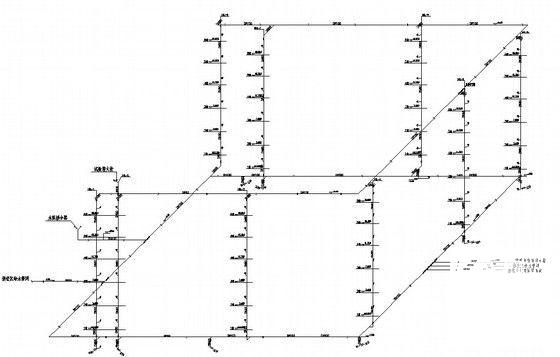

消火栓系统图

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
