小型农田水利重点县建设工程施工组织设计

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一章 施工方案 与技术措施
• 第二章 质量管理体系与措施
• 第三章 安全管理体系与措施
• 第四章 环境保护和文明施工管理体系与措施
• 第五章 工程 进度计划 与工期保证措施
• 第六章 资源配备计划

附件详情

是一份投标文件里面的施工组织设计部分，主要是低压管道灌溉项目工程 施工组织设计 。共计67160mPVC管道安装及管道配件和配电线路安装。
[主要施工内容及工艺]
一、PVC管道安装工程：
1）管道应在沟底标高和管槽基础质量检查合格后，方准敷设。
2）管道的砂基础应采用不含有草根等杂物的粗、中砂，并应分层洒水夯实。
3）管子在吊运及下沟时，应采用可靠的吊具。PVC管在吊运时，应采用软吊带或不损坏PVC管装置。单管和管段应平稳下沟，不得与沟或沟底相碰撞。
4）每根管子必须仔细对准中心，稳固好的管子和管段的坡段应采用测量工具进行检查，管底应与管基紧密接触。
5）PVC管经过对准及坡度测量满足设计要求后，方可进行接口对接，对接时应将管口段清除干净，并保证在胶借材料允许的干度涂刷粘胶，PVC管对接后不得对接口进行扰动，以保证粘结的紧密。
6）PVC管在安装和敷设中段时，应采用管口封板将敞口封闭。
7）PVC硬塑平管一般一端带有承叉口与另一管平口通过粘合剂承叉连接，在涂抹粘合剂前，应将连接两管头擦净并用砂布将接触面打摩干净，以利连接，粘合剂涂抹要适量均匀不宜过多，以免腐蚀管身，降低强度，为使承叉口接触到位，可在另一端隔一木板，用锤击打木板，使其充分到位。并在10秒钟内不得移动管身以防粘接受损。
二、低压动力线路架设：
（1）土石方开挖：土方开挖以人工开挖为主；石方开挖优先考虑爆破及手提式凿岩开挖，其次采用人工开挖。
（2）混凝土预制品制作，全部采用机械搅拌机搅拌、机械振捣、钢模板制模的 施工工艺 。
（3）杆塔组立采用铁抱杆进行分体组立。
（4）架线施工导地线采用人工展放。
（5）导、地线接续均采用液压连接；导线耐张段连接通过耐张线夹连接，地线耐张段连接通过契型线夹连接。

61页，

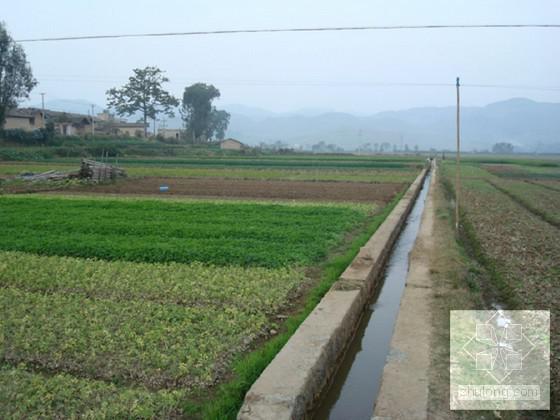

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
