一份学校3层食堂及浴室给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,厨房,卫生间,阀门管件,设备房布置
• 热水供应方式：集中热水供应
• 项目所在地：北京

附件详情

• 资料目录
• 设计说明
• 卫生间，洗碗槽大样图
• 一层给排水平面图
• 底层给排水系统图
• 二层给排水平面图
• 三层给排水平面图
• 屋面给排水平面图
• 浴室给排水大样图
• 厨房给排水大样图
• 排水系统图
• 给水系统图
• 消防系统 图

附件详情

该项目位于北京，该项目系卫校食堂、浴室。共三层，本专业设计内容为该食堂的生活给水系统、热水系统、排水系统及消火栓给水系统。
，共11张图。

二层给排水平面图

一层浴室给排水 平面布置图

底层厨房给排水平面布置示意图

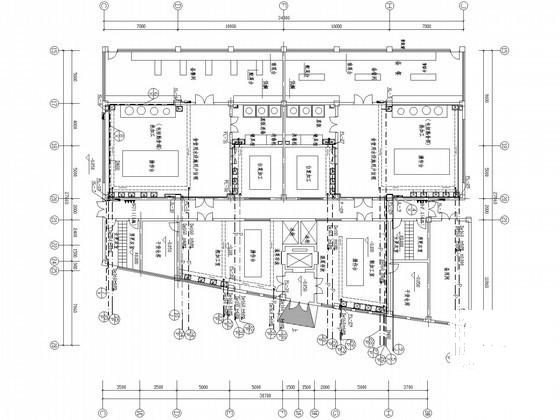

第 1 张图

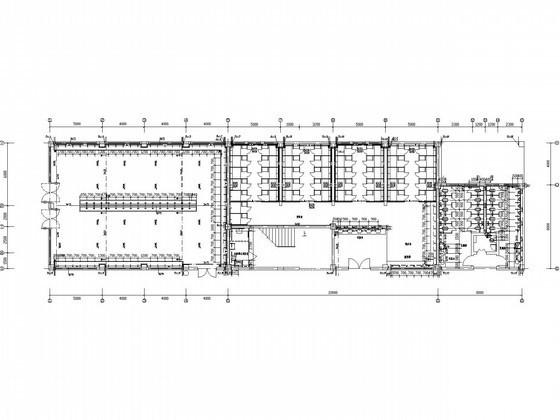

第 2 张图

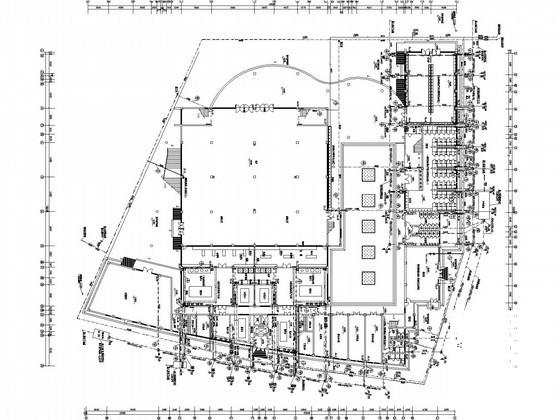

第 3 张图

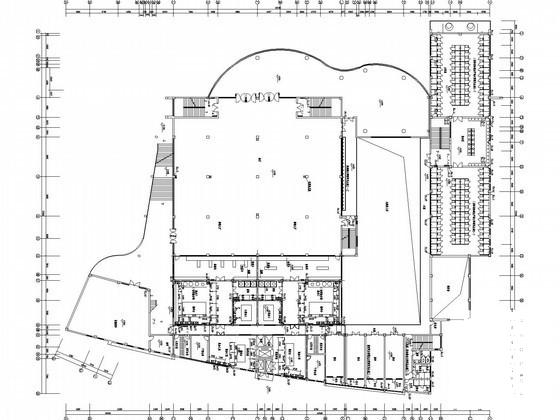

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
