大学生浴室楼给排水设计CAD施工图纸..dwg

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、设计依据： 　　 1. 《建筑设计防火规范》 GB50016-2006 　　 2. 《建筑给水排水设计规范》 GB50015-2003 　　 3. 《公共浴室给排水设计规程》 CECS 108:2000 　　 3. 《建筑灭火器配置设计规范》 GB50140-2005 　　 4. 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 　　 5. 《建筑排水硬聚氯乙烯管管道工程技术规程》 CJJ/T29-98 　　 6. 《建筑给水钢塑复合管管道工程技术规程》 CECS125:2001 　　 7. 建设单位提供的设计委托任务书，建筑专业提供的作业图。 　　二、设计范围： 　　 该项目设室内给水系统、污水系统，并配备有灭火器。 　　 1. 给水系统：包括生活冷水、热水给水及热水回水系统。 　　 1.1 生活冷水给水供浴室卫生间内各给水设备用水。 　　 1.2 热水给水供浴室淋浴喷头用水，热水系统为开式单管热水供应系统，供水方式为 　　 上行下给，设计小时耗热量6500KW/h，设计小时热水量160m3//h。浴室屋 　　 顶设开式热水箱，贮水82.5m3/，由锅炉房即热式热交换器直接供应40°C热水。 　　 2. 生活污水系统： 　　 2.1 污水系统采用污、废水合流制；室内污、废水重力自流排入室外污水管。 　　 2.2 污水进入市政污水管前须经化粪池处理。 　　 3. 灭火器的配备： 　　 3.1 该项目按中危险级配备手提式磷酸铵盐干粉灭器，型号为 MF/ABC3，单具充 　　 装量 3Kg，单具灭火级别 2A/34B。 　　 3.2 灭火器的配置位置及数量详见各层平面图。 　　三、管道材料：生活冷水管及热水给水、热水回水管分别采用冷、热水用PSP钢塑复合管， 　　 内外双热熔连接；污水管采用PVC-U排水塑料管，粘接接口。 　　四、管件，阀门等附件的选用： 　　 1. 水龙头选用陶瓷片密封水嘴。 　　 2. 给水管、热水管、热水回水管上所用阀门均为不锈钢阀芯阀门，工作压力1.0MPa。 　　 3. 卫生器具和配件均应采用节水型产品，大便器一次冲水量不得大于6L，淋浴器应采 　　 用脚踏式淋浴器。 　　 4. 地漏采用防返溢地漏，水封深度不得小于 50mm，安装时应使篦子顶面低于最终 　　 地面5～10mm。 　　 5. 给水管网上止回阀选用SFCV橡胶瓣止回阀，最小开启压力0.003MPa。 　　 6. 热水箱溢流管、通气管末端应设置18目铜质防虫网罩，人孔应加盖上锁。 　　五、管道敷设： 　　 1. 给水管管穿楼板和墙壁处，应设置钢套管，套管直径比通过管道的外径大 2号。安 　　 装在卫生间内的套管，其顶部高出装饰地面 50mm，安装在其余房间的套管，其 　　 顶部高出装饰地面 20mm，底部均应与楼板底面相平；安装在墙壁内的套管，其 　　 两端与装饰面相平。套管与管道的间隙应用阻燃密实材料和防水油膏填实，端面光 　　 滑。管道接口不得设在套管内。 　　 2. 污水立管、通气立管穿楼板时应预留孔洞，管道安装完后将孔洞严密捣实，并在立 　　 管周围设高出楼板面设计标高10～20mm的阻水圈。 　　3. 排水管道坡度： 　　 3.1 横支管均采用 0.035。 　　 3.2 横干管采用 De75 i=0.015，De110 i=0.012，De160 i=0.007， 　　 De200 i=0.005。 　　4. 室内排水管道的连接应符合下列规定： 　　 4.1 卫生器具排水管与排水横管垂直连接，应采用 90°斜三通。

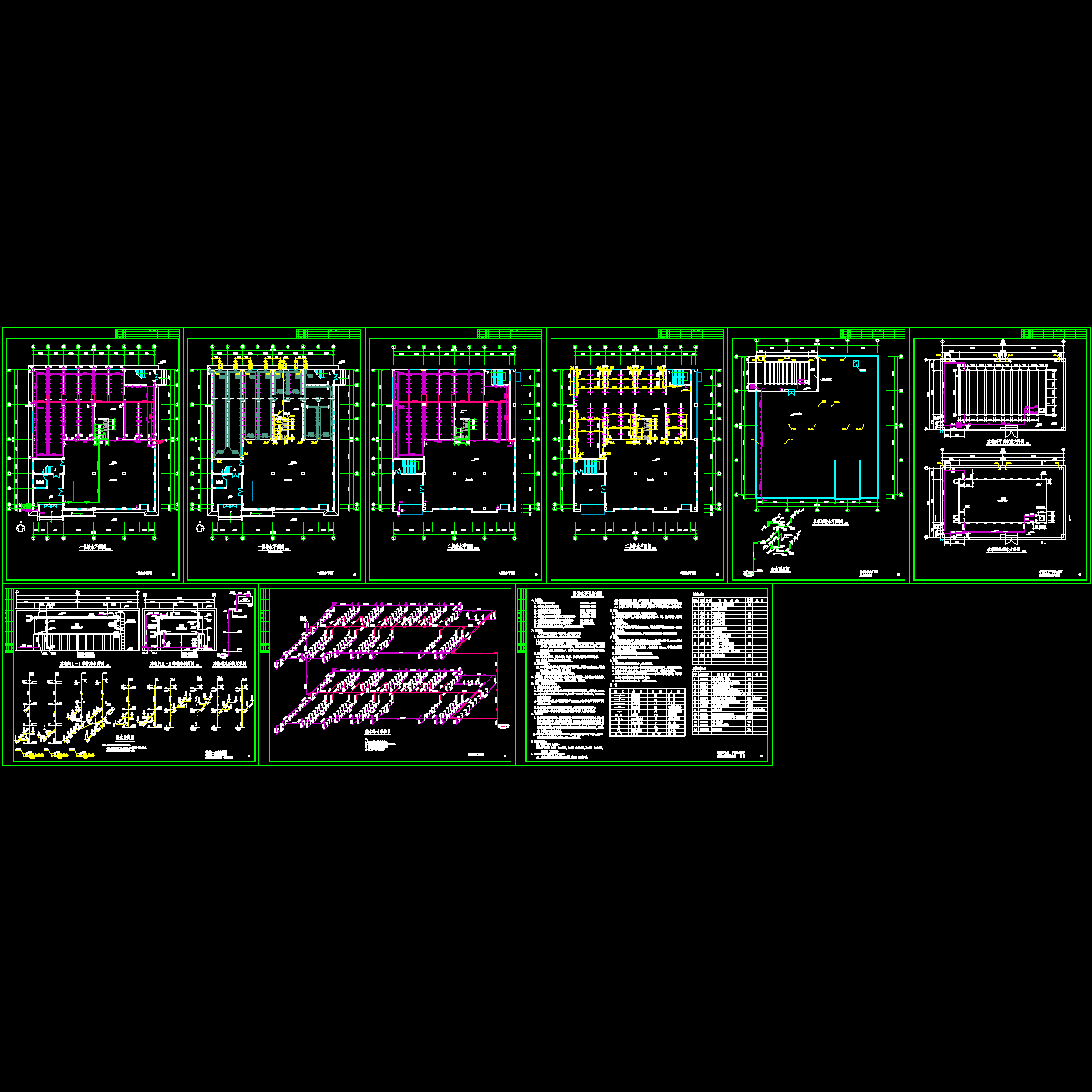

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
