临街综合楼给排水设计CAD图纸.dwg

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要及设计范围: 　　本建筑共六层,一二层营业,其余四层为住宅。根据甲方要求,本图纸设计包括室内给水排水的设计。 　　给水系统： 　　1.1 该项目冷水由市政管网直接供水。水表集中设于室外水表井中，水表井由外网设计。1.2 管材：采用PPR管，热溶连接。立管每两层设一伸缩器，伸缩器距室内地坪2.60米。 　　排水系统：2.1 排水采用污废合流制，污废水经化粪池处理后排入市政下水道。2.2 排水立管采用螺旋消音管，挤压螺母连接；其它采用U-PVC管，粘接。

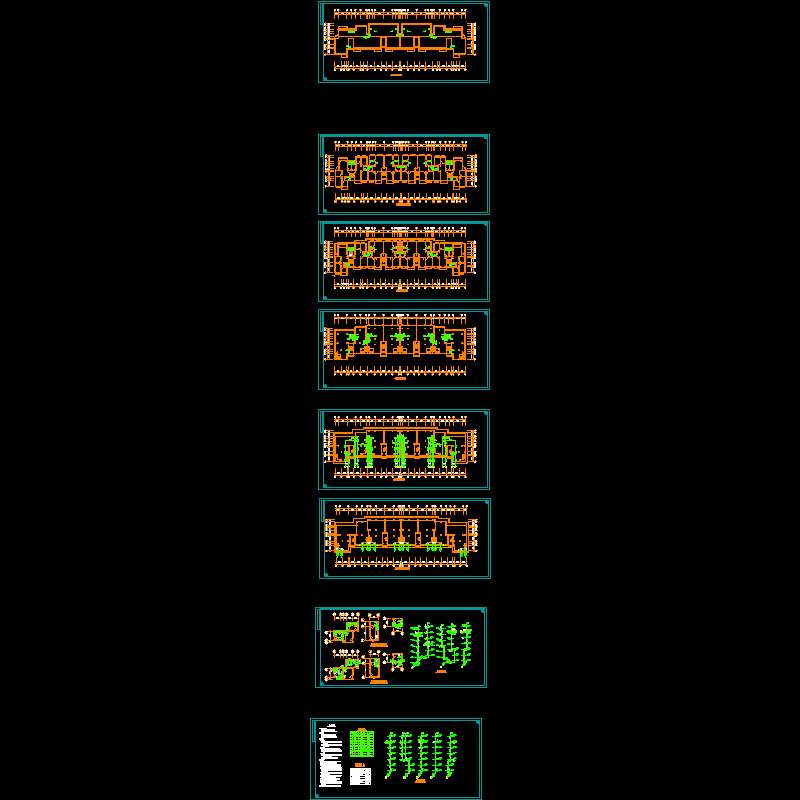

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
