驾校综合楼给排水施工图纸cad

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废分流
• 排水技术：重力排水
• 项目所在地：广东

1、项目概要及设计范围：该项目为 广东省驾校综合楼 给排水施工图 2020 ，大楼共2层。设室内给排水管道、灭火器系统。总图从市政给水管网引入一根DN40mm进水管。室外消防纳入市政消火栓系统，本单体不再单独考虑。

部分图纸展示：

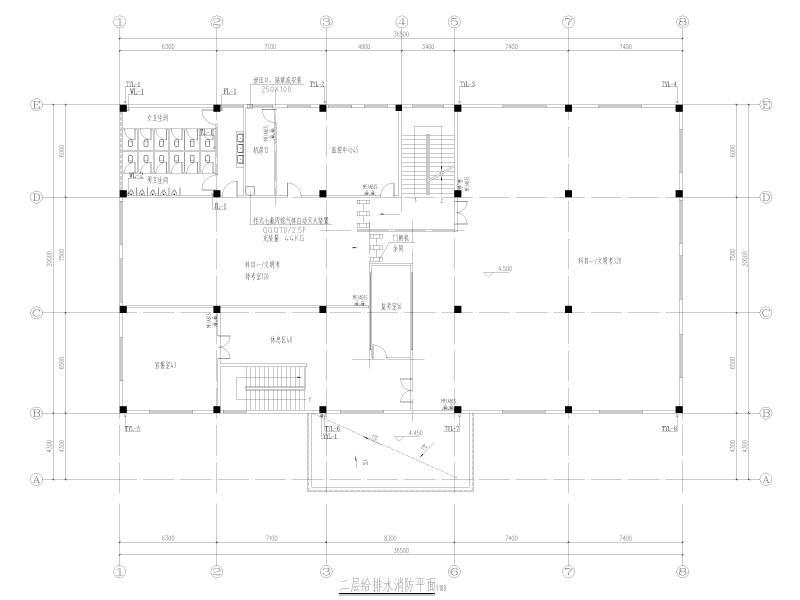

二层给排水消防平面

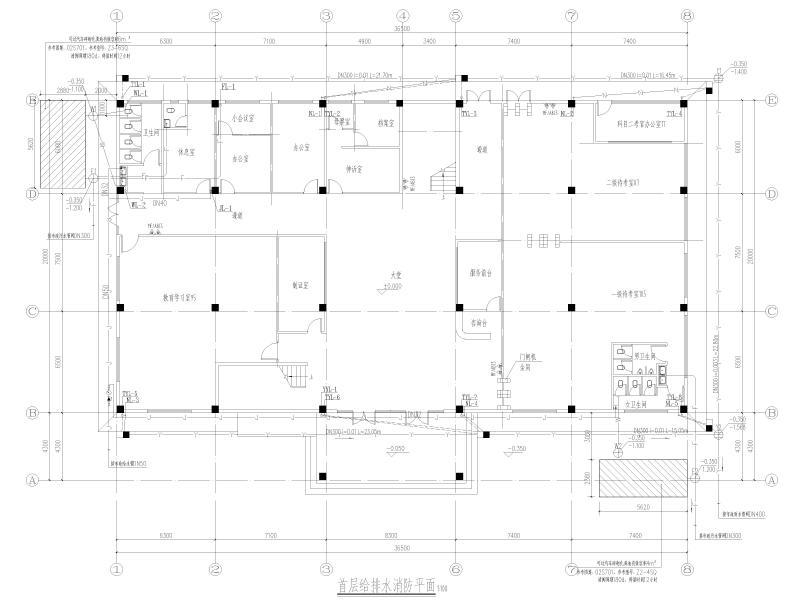

首层给排水消防平面

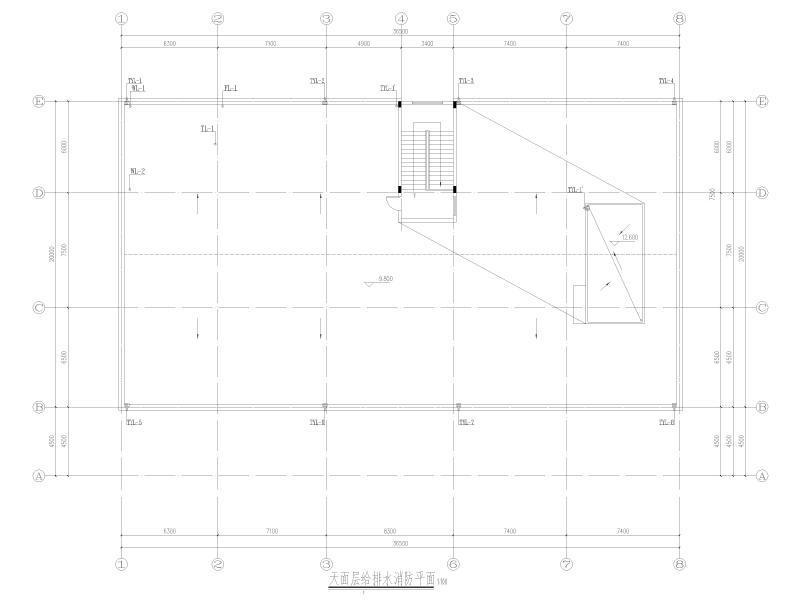

天面层给排水消防平面

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
