一份高层综合楼给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-2-16 11:16:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 参考图纸:40张
  • 设计年代:近代
  • 地下室用途:人防,商业
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,泵房,卫生间,集水坑
  • 项目所在地:江苏

附件详情

  • 资料目录
  • 给排水设计施工说明,图例
  • 防空地下室平时给排水平面图
  • 防空地下室战时给排水平面图
  • 技术夹层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五~七层给排水平面图
  • 八~十一层给排水平面图
  • 十二层给排水平面图
  • 屋顶层给排水平面图
  • 地下层喷淋平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三层喷淋平面图
  • 四,五层喷淋平面图
  • 六~十二层喷淋平面图
  • 卫生间详图
  • 人防口部详图
  • 水泵房管道系统图
  • 消防水池断面 主要设备表
  • 集水坑详图
  • 屋顶水箱详图
  • 给排水系统图
  • 消火栓系统图
  • 自动喷淋展开系统图
  • 地下车库消火栓系统图
  • 战时给水系统图
  • ……

附件详情

该项目位于江苏,是一高层综合楼项目,一至二层为商业用房,三至十二层为办公层;建筑高度为:42.3米,地下一层,地上十二层,为一类高层综合楼;地下室为平战结合人防工程地下室,平地下室为平战结合人防工程地下室平时为6B级人防工程。
设计内容:生活给水系统、热水系统、污水排放系统、雨水排放系统、消火栓给水系统、自动喷水灭火系统、及灭火器系统。
,共计26张图纸;

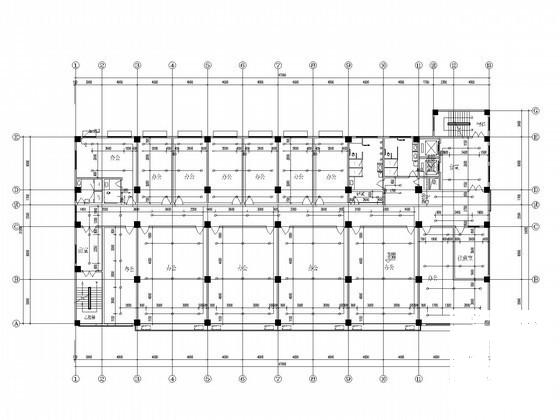

办公层喷淋 平面布置图

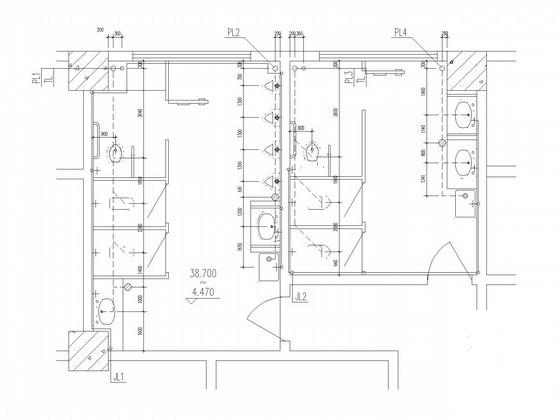

卫生间详图

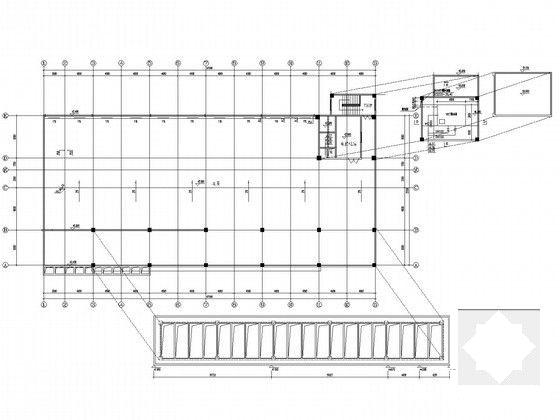

屋顶层给排水平面图

水泵房管道系统图

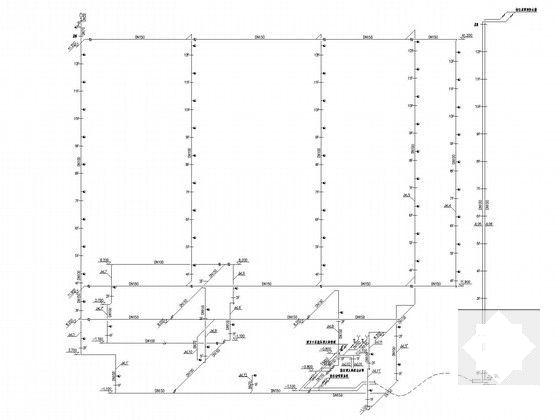

消火栓系统图

给排水系统原理图

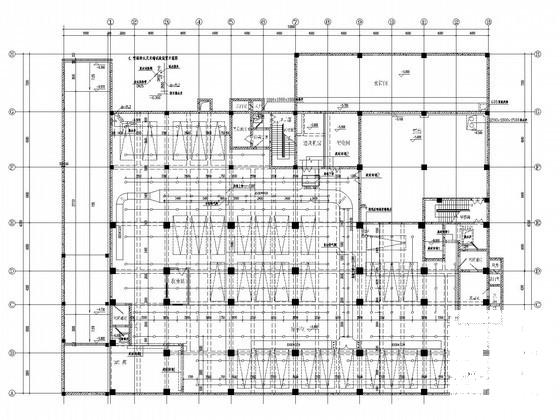

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 11:16:10上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
