一类高层综合楼给排水CAD图纸

附件详情

1、建筑面积 约22000 平方米 层数 26层
2、建筑总高度 86.60米
3、建筑分类 一类高层综合楼
工程主要包括室内生活给水系统、消火栓系统、雨水冷凝水系统、污水系统。
生活给水系统：本工甲方提供水压是3.0kgf/平方米，1－ 5层管网直接供水。其余分三个区（6-10F、11-18F、19-26F）共用一套生活变频水泵。生活泵设于一层。

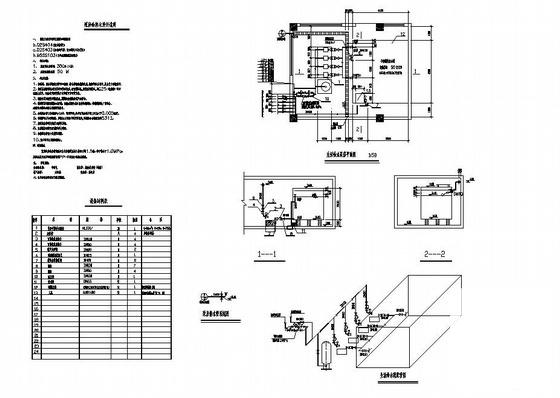

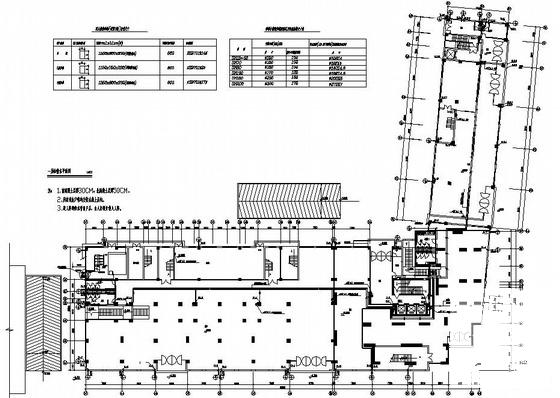

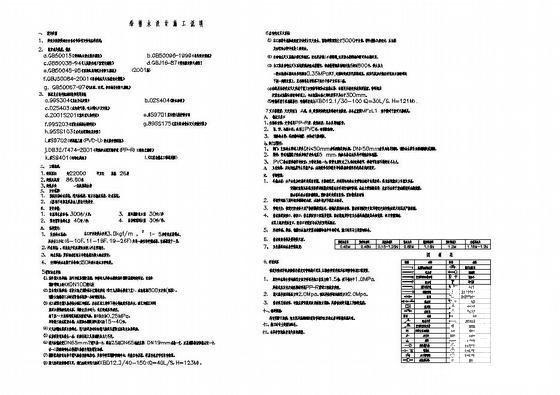

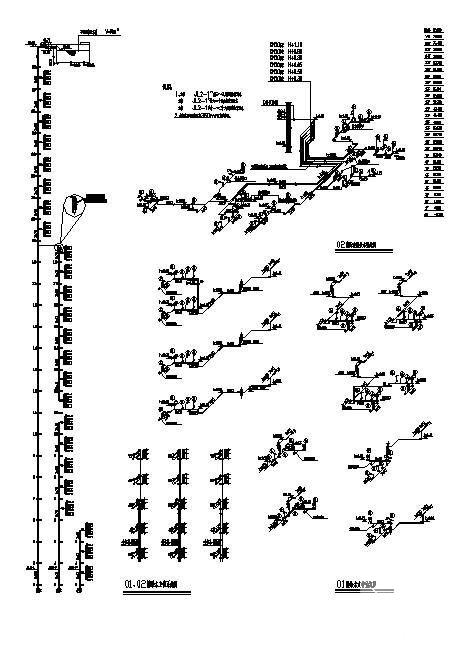

这份参考资料主要包括设计说明、一~三层给排水平面图、一~二层喷淋平面、01幢四~七层给排水消防平面图、01幢跃层、屋顶给排水消防平面图、02幢四~二十六层给排水平面图、02幢四~二十七层消防平面图、给排水系统图、喷淋系统图、雨水冷凝水系统原理图、消火栓系统图及生活给水泵房详图 等。
