高层综合楼给排水CAD图纸

附件详情

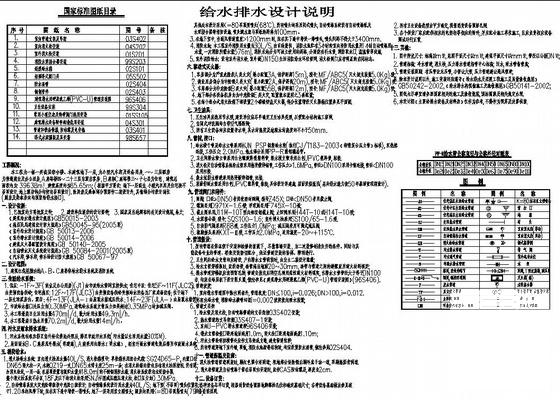

  • 说明及图例
  • 地下室层平面图
  • A座一层平面图
  • A座二层平面图
  • A座三层平面图
  • A座四层平面图
  • A座五层平面图
  • A座六层平面图
  • A座标准层平面图
  • A座屋顶平面图
  • A座屋顶水箱平面图
  • B、C座商场一层平面图
  • B、C座办公室二层平面图
  • ......

附件详情

该项目为一栋一类高层综合楼。本建筑地下一层,为小型汽车库及设备用房,一~三层裙房为普通商业及办公用房,A座塔楼四~二十三层为酒店客房,B座和C座塔楼三~十七层为住宅,建筑总面积约为:39638m!,建筑高度约为85.65m;(根据甲方要求:地下一层商业,小型汽车库及住宅按不吊顶设计,地上酒店部分均按有吊顶设计).除厨房及桑拿部分预留作二装设计外,其他部分均设计到位。
生活给水系统:
1.低区:-1F~3F(商业及办公用房)(J1)由市政给水管网直接供水;住宅中区:住宅5F~11F(JLC2)由变频设备供给;住宅高区:12F~17F(JLC3)由变频设备供给变频给水设备为厂家成套设备,位于地下一层生活泵房内。酒店:4F~13F(JLA-)由屋顶水箱减压供水;14F~23F(JLA-)由屋顶水箱供水。
2.市政给水接口处压力为0.30MPa.建筑给水系统支管压力如果超过0.35MPa时加减压阀。
3.该项目最高日生活用水量470m|/d,最大时用水量49.3m|/h.
4.该项目最高日热水用量70.2m|/d,最大时用水量14m|/h。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

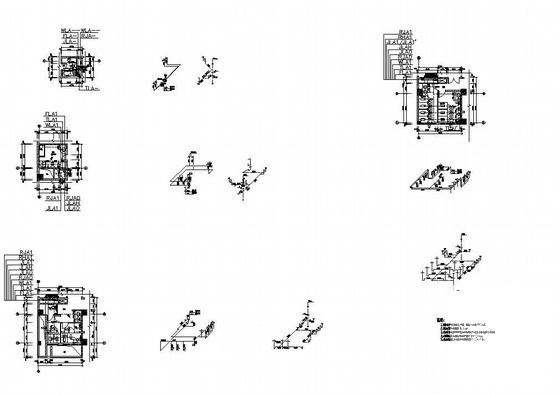

  • 高层综合楼给排水 - 1
    高层综合楼给排水 - 1

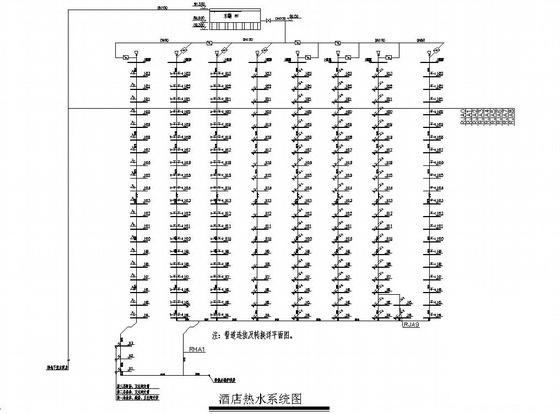

  • 高层综合楼给排水 - 2
    高层综合楼给排水 - 2
  • 高层综合楼给排水 - 3
    高层综合楼给排水 - 3

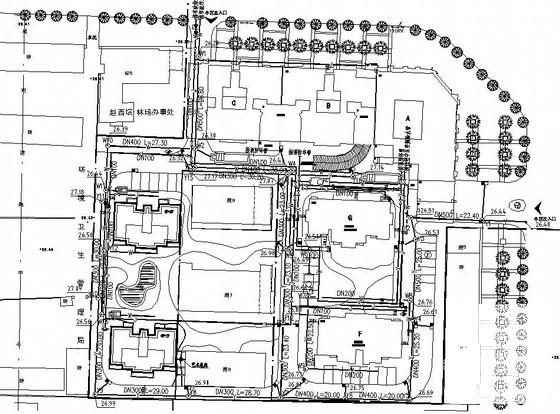

  • 高层综合楼给排水 - 4
    高层综合楼给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
