设计说明：有
-
建筑类别：办公, 酒店
-
建筑高度：高层建筑
-
地上层数：16层
-
图纸设计深度：施工图
-
参考图纸：30张
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统, 废水系统, 雨水系统
-
消防设计：室内消火栓系统, 喷淋系统
-
供水设备：高位水箱, 水池
-
供水方式：市政供水, 变频供水, 分区供水
-
供水分区：四区
-
排水体制：污废合流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：40
-
大样节点：厨房
附件详情
工程介绍：该项目为办公酒店综合楼给排水设计，该项目建筑高度为60.8m，按一类高层公共建筑设计。
设计范围：室内给水、雨水、污水系统、室内消防及室外给排水、
。客房卫生间给排水支管由装修公司二次设计。
图纸共30张。
消防系统图
酒店屋顶给排水平面图
设备大样图
十二层喷淋平面图
首层喷淋平面图
十五层喷淋平面图
热水系统图

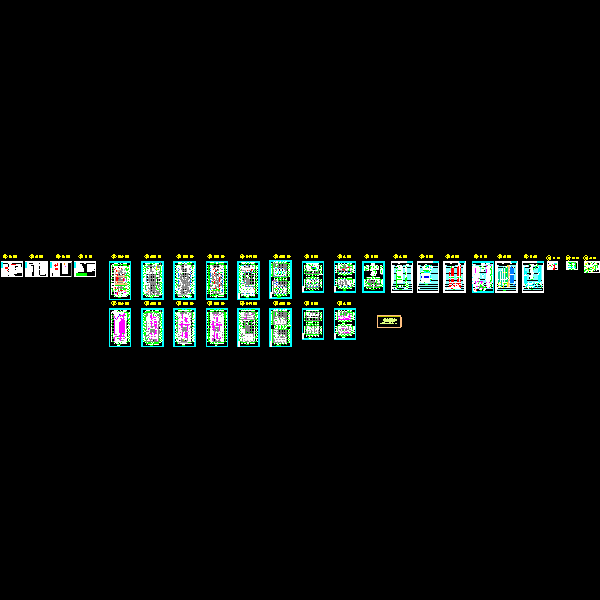

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
