10层酒店给排水CAD施工方案图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 地上层数：10层
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 设计内容：给排水, 热水, 消火栓

附件详情

某酒店给排水施工图，该资料包括地下的生活水泵房，及该项目室内给水、排水、热水的施工图设计。
系统设计
1。室内给水由屋顶水箱供给，管道竖向不分区，各用水点静水压力不大于0.35MPa。
2。地下室设30m3的储水池，生活水泵（1用1备）设置在水泵房，水泵控制由屋顶的液位传感器控制，屋顶设置一只30m3水箱（内包括18立方米的消防水池）。
3。生活水泵型号：40-200（I），Q=12m3/h，H=50m，N=5.5Kw
4。客房内热水由屋顶太阳能热水器提供，此设备及管道详细设计由供货商负责。
5。污水系统
生活污水经室内排出管道排出室外管网，均经化粪池处理后排入市政管网。

排水系统图

图

给排水平面图

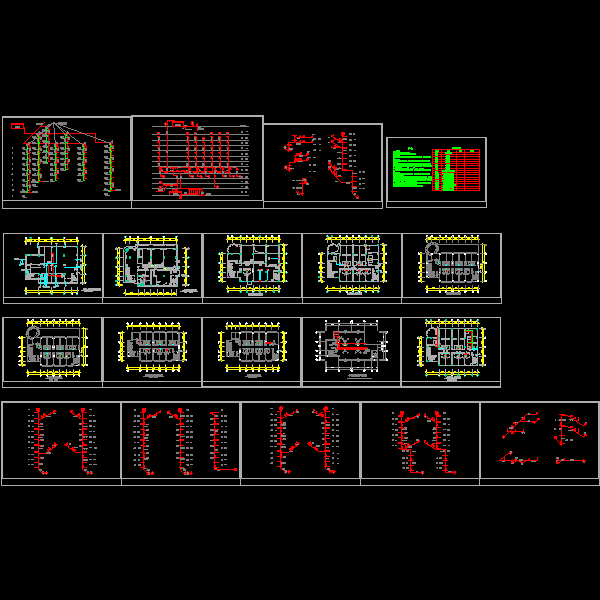

第 1 张图
