14层综合楼给排水CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 建筑地上层数：14层
• 建筑地下层数：1层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水
• 设置场所火灾危险等级：中危险级Ⅱ级

附件详情

1、 该项目地下一层，地上14层；建筑总高度49.95米，室内外高差0.15m；负一层为车库（局部人防）及设备用房，一层至六层为展厅，七至十四层为办公用房。2、 建筑分类：二类高层综合楼。1、 室内生活给水系统、消火栓系统、雨水冷凝水系统、污废水系统、自动喷淋系统。2、 人防地下车库后续补充设计。

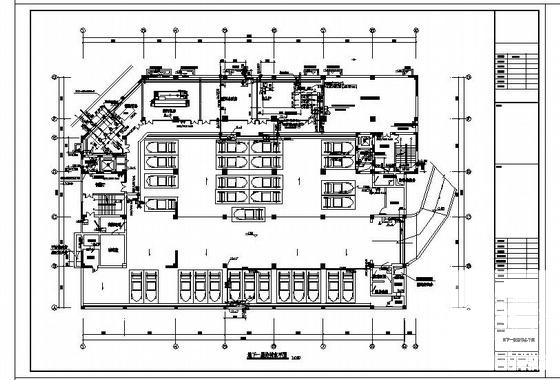

第 1 张图

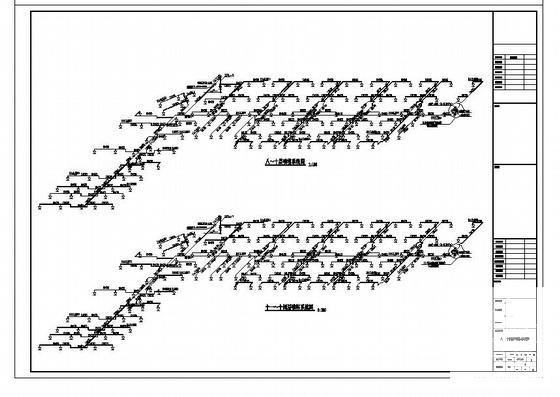

第 2 张图

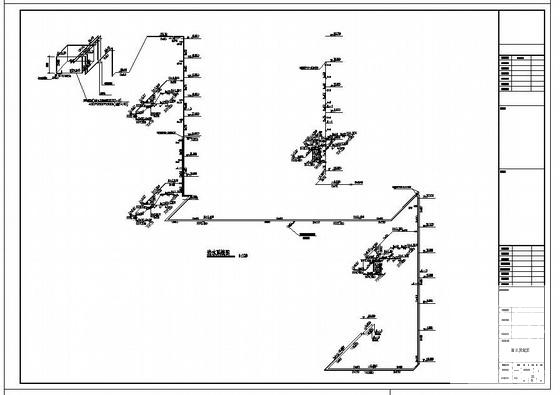

第 3 张图
