6层教学综合楼给排水设计CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育建筑
• 建筑层数：多层建筑
• 建筑设计面积：4435平方米
• 建筑高度：23.4m
• 地上楼层：6层
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱
• 污废水排水体制：合流
• 设计内容：给水系统,污水排水系统
• 地下室：无
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 1、说明书及主要材料表 资料目录
• 2、给水、排水、消防原理图

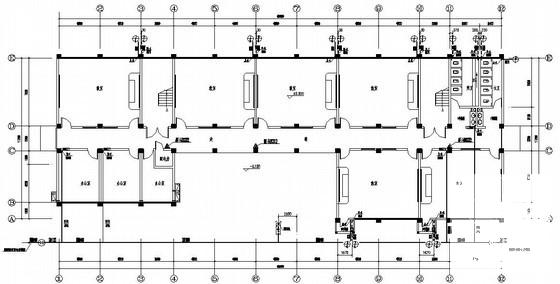

• 3、室内各层给排水平面图
• 4、给排水详图、给排水支管系统图、消防水箱配管图
• 5、室外给排水总平面图

附件详情

该建筑为六层教学楼；建筑设计面积：4435平方米，建筑物耐火等级为二级，建筑物灭火器配置场所危险等级为中危险级。
该项目包含该教学楼室内、室外给排水工程设计。

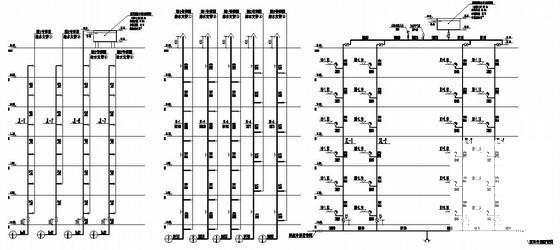

给水、排水、消火栓系统图

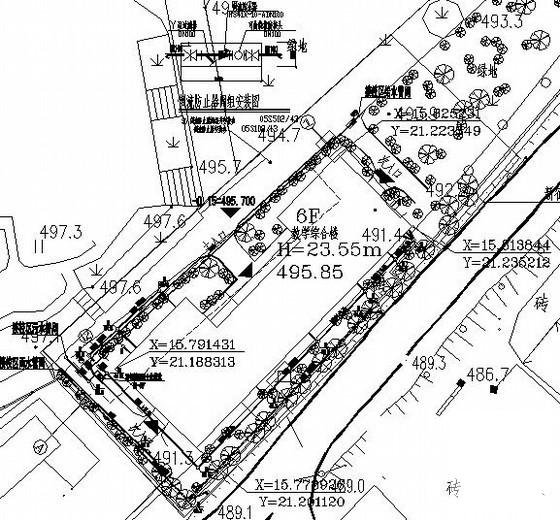

室外给排水总平面图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
