5层教学楼给排水施工CAD图纸

  • 建筑类别:教育
  • 建筑地上层数:5层
  • 建筑设计面积:13800平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 污废水排水体制:分流
  • 设计内容:给排水
  • 设置场所火灾危险等级:中危险级Ⅰ级

附件详情

1.该资料范围在地块红线以内的室内外给水、排水、雨水设计.
2.室内消火栓系统.
3.建筑灭火器设置.
该项目为五层教学楼,建筑高度为18.450m,建筑体积约为13800m^3 ,建筑耐火等级为二级,火灾延续时间为2小时。
水源:本楼水源接至校区给水干管,给水供水压力为P=0.20MPa(白天),P=0.30MPa(夜间).最高日用水量为50.0m^3 /d.
给水方式:一~四层由校区给水干管直接供水,五层由屋顶水箱夜间进水,白天供水.由于建筑专业水箱高度不能满足五层给水水压,采用管道泵加压.
消防用水量:室外消防用水为20L/S,室内消防用水为15L/S.该项目室外消防用水由校区管网供给,设DN150引入管2条及LXL-150型水表.小区环状管网上设有2座室外消火栓,且距本建筑外墙40m以内5m以外、距水泵接合器40m以内15m以外.室内消防用水接至接至校区加压消火栓给水干管,校区加压消火栓给水干管供水压力为P=0.45MPa.
灭火器配置火灾危险类别为 A 类,危险等级为中危险级。本建筑物配置场所的灭火器配置基准为75m /A2.灭火剂:选用手提式磷酸铵盐干粉灭火器MF/ABC3型两具 .
污水与雨水分流.污水经化粪池处理后,排至市政污水管网. 屋面雨水设雨水斗,阳台设地漏接入专用雨水立管,雨水经汇集后,再排入市政雨水管网。


某教学楼给排水施工图

某教学楼给排水施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

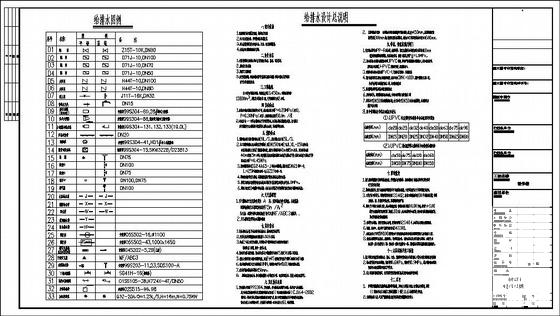

  • 教学楼给排水图纸 - 1
    教学楼给排水图纸 - 1

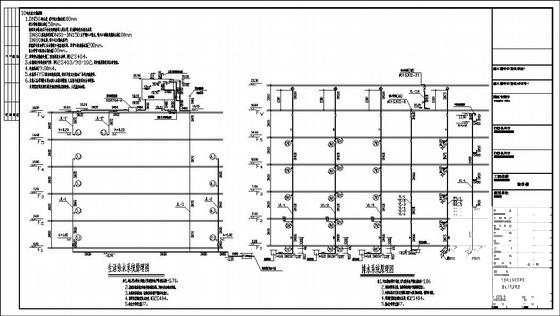

  • 教学楼给排水图纸 - 2
    教学楼给排水图纸 - 2

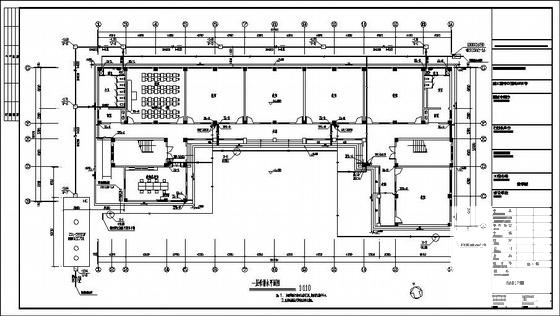

  • 教学楼给排水图纸 - 3
    教学楼给排水图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
