6层教学楼给排水CAD图纸

附件详情

一、设计依据
1、《建筑给水排水设计规范》(GB50015-2003);
2、《 建筑设计防火 规范》(GBJ 16-87 版);
3、《建筑灭火器配置设计规范》(GBJ140-90);
4、《中小学校建筑设计规范》(GBJ99-86);
5、《汽车库、修车库、停车场设计防火规范》(GB50067-97);
6、《建筑排水硬聚氯乙稀管道工程技术规程》 (CJJ/T29-98);
7、现行国家相关规范、甲方提供设计资料和其他专业提供资料。
二、设计范围
该项目设计内容包括本建筑红线内的室内外给水,排水,雨水,消火栓系统以及灭火器设置等。
三、项目概要该项目地上六层,地下两层,建筑高度为 23.40m ,总建筑面积约为 1.1万m ,建筑耐
火等级为二级。地上部分主要为教室和办公室,共有教室50间,办公室9间;地下部分主要为自
行车库和汽车库,汽车库停车位为8辆。
四、给水系统
1、水源:生活给水由校给水管网直接供给。生活用水与消防用水共用一管网,均采用常高压供水系统。室外供水管网水压范围 0.40~0.45MPa,可以满足本建筑生活用水和消防供水要求。
2、从教学楼主入口左右两侧各引一根DN100的给水管向本建筑供水(参见给排水总平面图)。给水管道埋深若图中未注明时可按下述原则施工到阀门井,表井处为地面以下1.20米;室外管段为地面以下0.80米。
3、给水方式:室内给水采用管网直供,下行上给式。
出图日1月。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

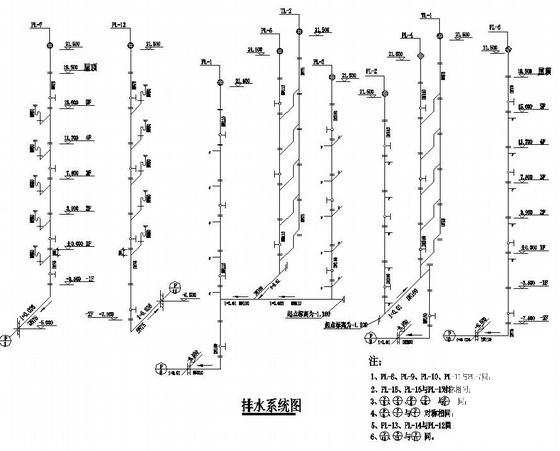

  • 教学楼给排水图纸 - 1
    教学楼给排水图纸 - 1

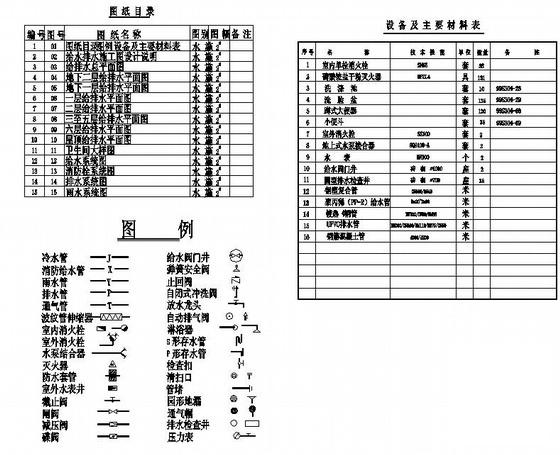

  • 教学楼给排水图纸 - 2
    教学楼给排水图纸 - 2

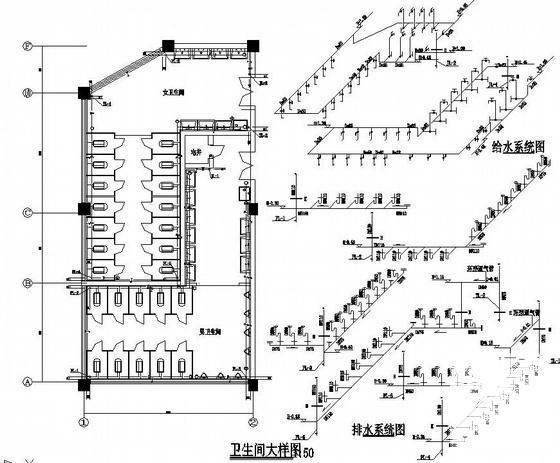

  • 教学楼给排水图纸 - 3
    教学楼给排水图纸 - 3
  • 教学楼给排水图纸 - 4
    教学楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
