一份4层教学楼建筑给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：10张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：厨房,卫生间,洗衣房

附件详情

• 资料目录
• 给排水设计说明.材料表
• 一层生活给排水平面图
• 一消防给水平面图
• 二层给排水平面图
• 三层给排水平面图
• 各卫生间给排水大样图
• 洗衣房、厨房、餐厅给排水大样图
• 生活给排水系统原理图
• 消防给水系统原理图
• 消防给水总平面图

附件详情

项目概要：该项目是一教学楼建筑给排水项目，建筑层数为四层，建筑高度为14.4米；耐火等
级为二级；
设计范围包括给水系统、排水系统、雨水系统、 消防系统 以及灭火器配置；
共计10张图纸；

卫生间给排水大样图

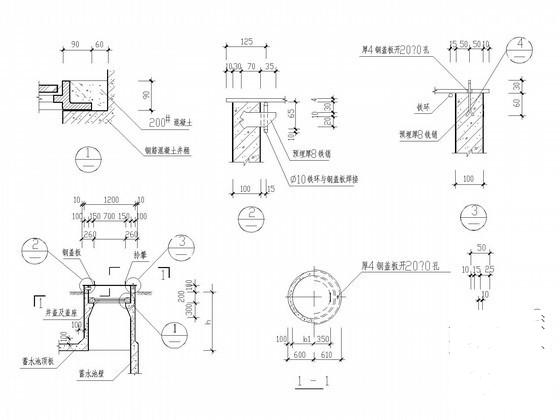

消防车取水口的设置详图

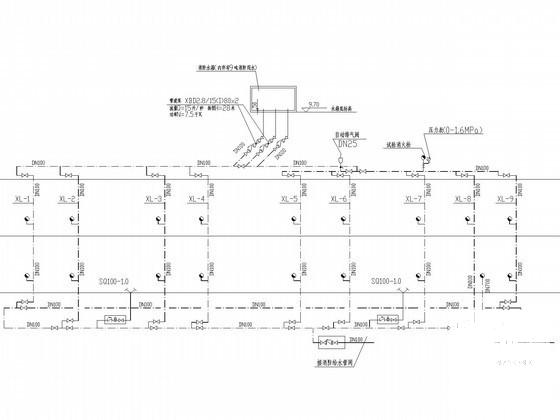

消防给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
