学校6层教学楼建筑施工CAD图纸
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 项目所在地：重庆
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：19张
- 建筑设计面积：5850.3平方米
- 占地面积：3100平方米
- 容积率：1.9平方米
- 绿化率：31%
- 地上层数：6层
- 设计效果图：无
附件详情
功能：大教室5间、普通教室42间计算机中心房1间、教员休息室6间
总开间x进深：61.8x17.3米
资料包含：总平面图、设计说明、做法表、各层平面图、立面图、剖面图、门窗表、门窗大样、楼梯大样、节点详图

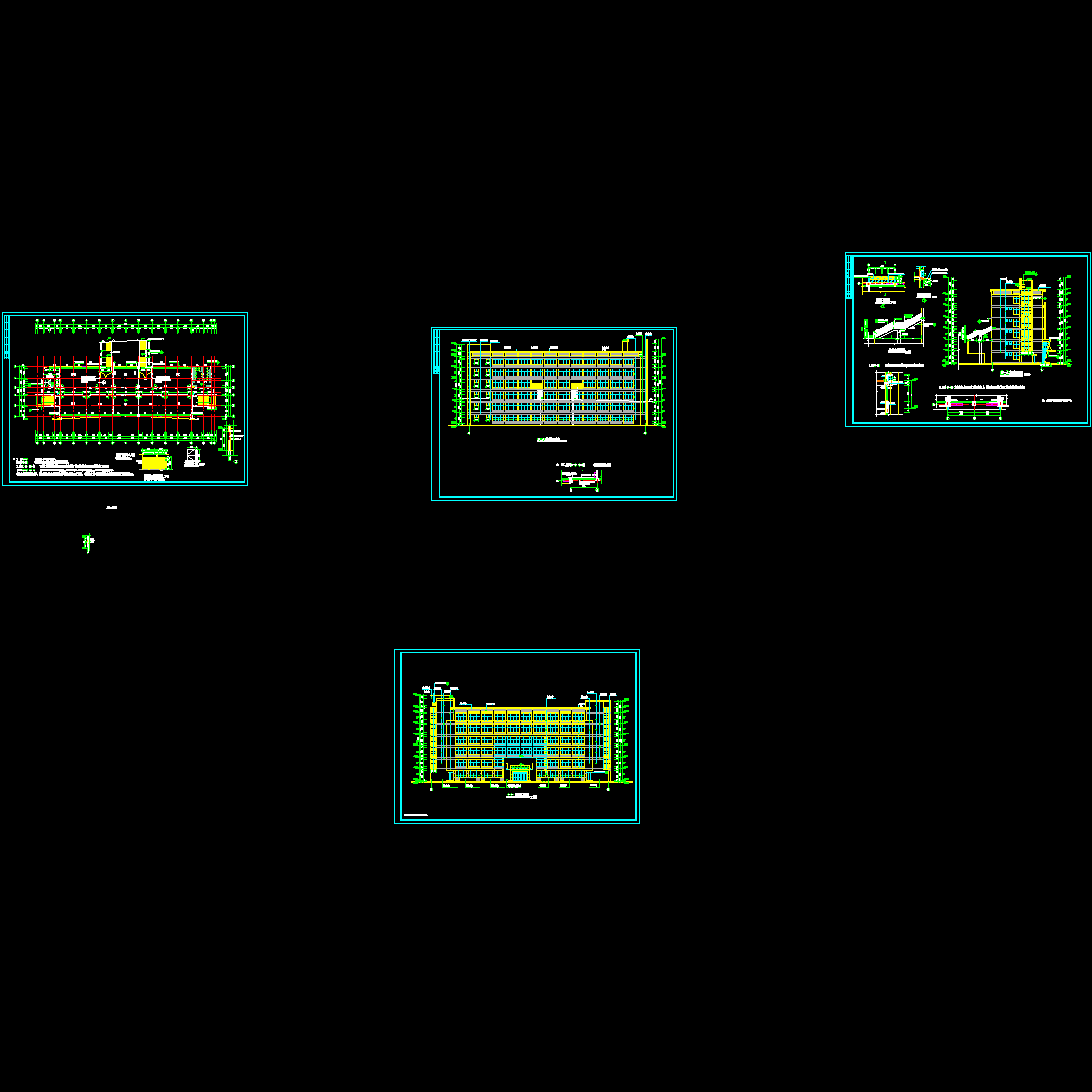

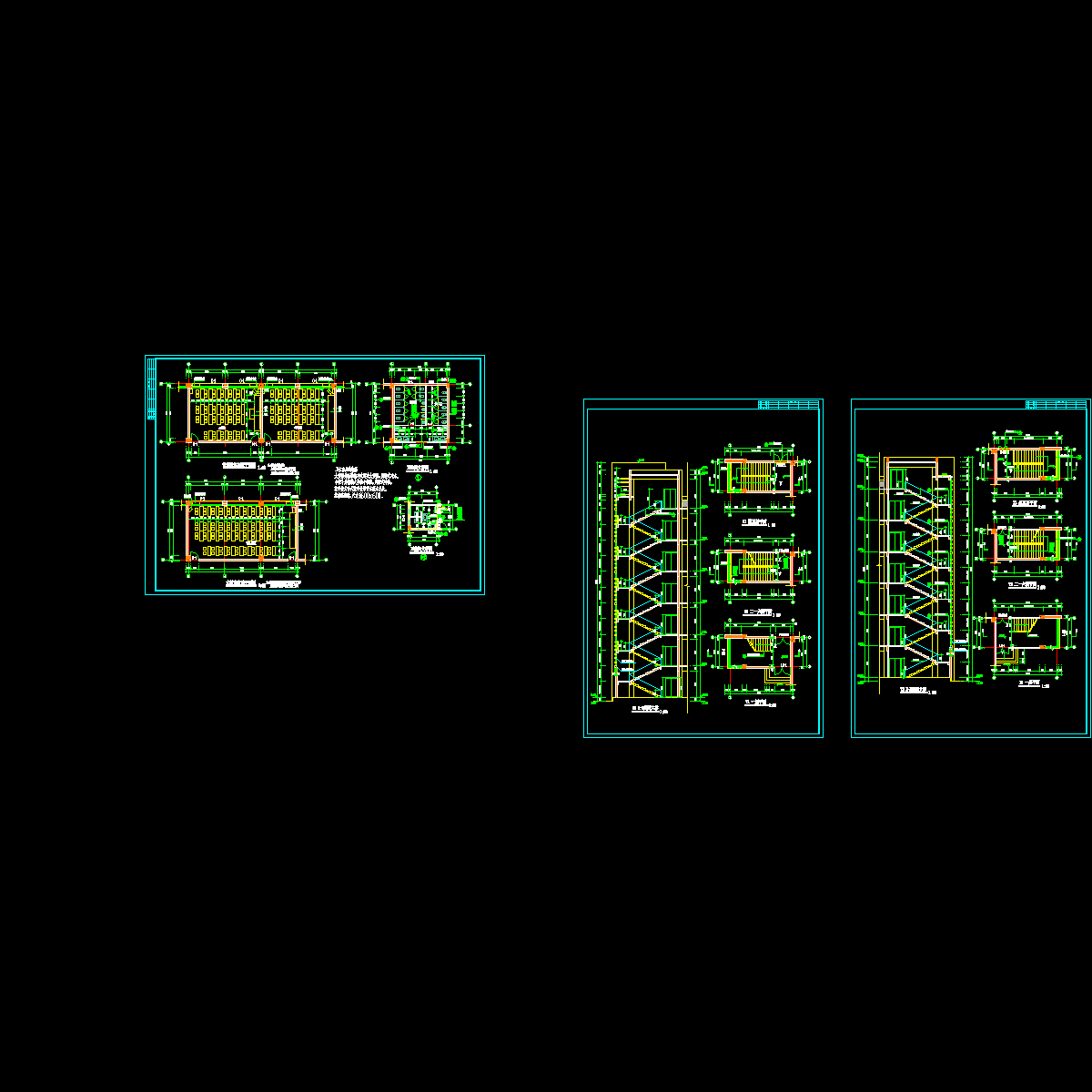

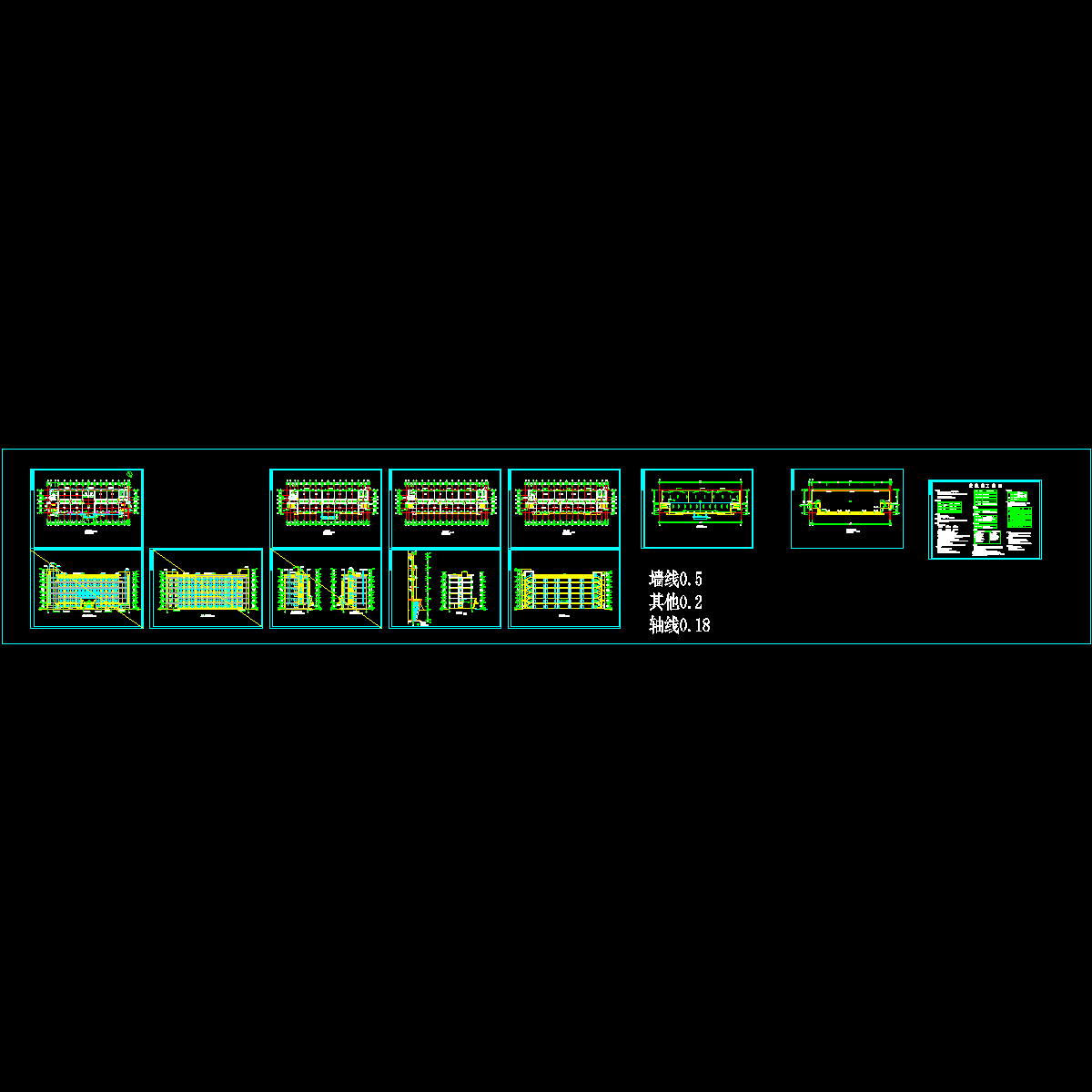

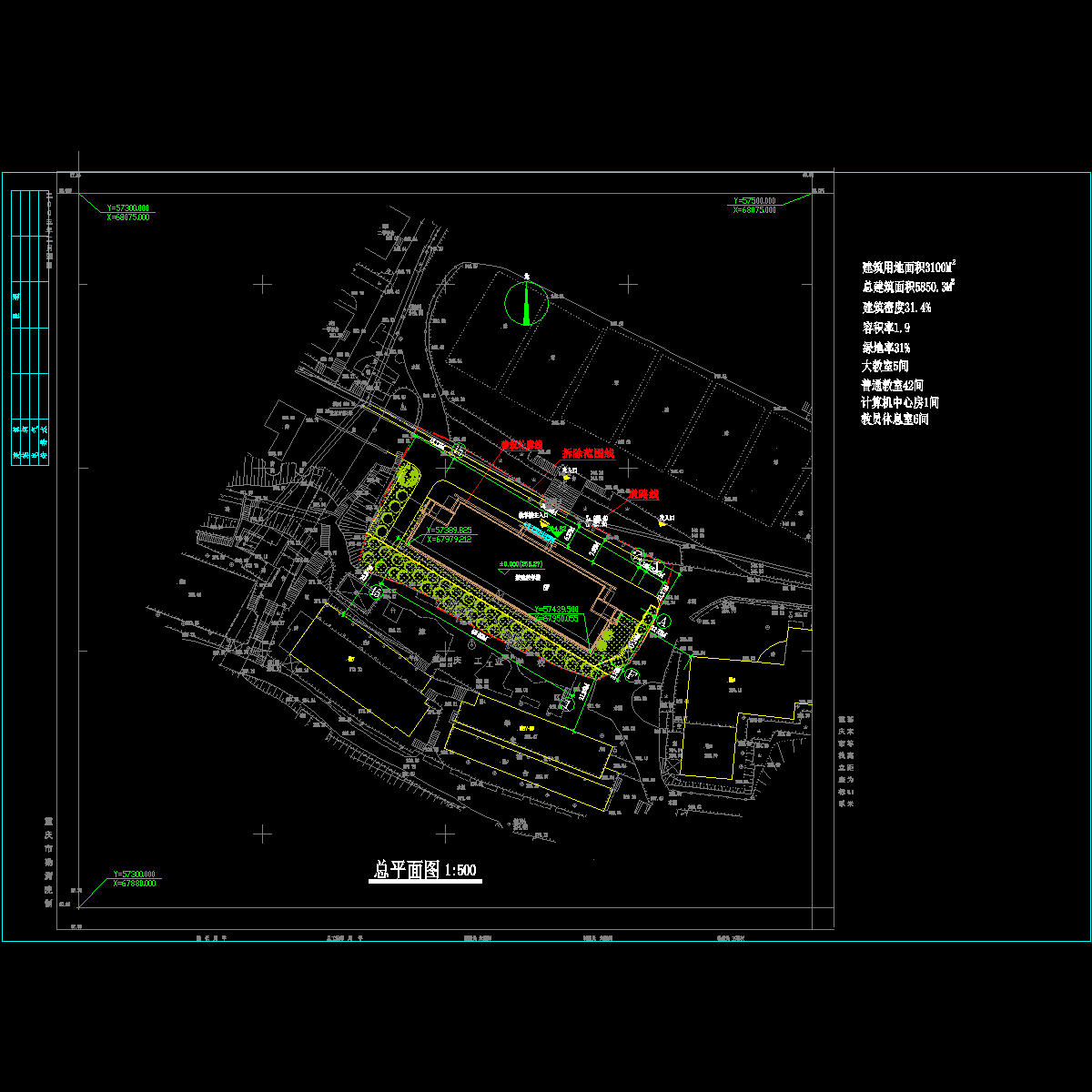

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
大样图_t3.dwg -
建筑10.31.dwg -
总平10.16_t3.dwg -
更改的平立_t3.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-25
- 评论次数：0
- 浏览次数：0
- 文件大小：2.25 MB
- 收藏次数：0
-
文件名称：
附件-995859058788896508689.rar
教学楼建筑施工图纸下载
