一份5层中学教学楼给排水方案设计CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：方案(初设图)
• 参考图纸：18张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：卫生间
• 项目所在地：上海

附件详情

• 设计说明
• 给排水平面图
• 给水系统图
• 排水系统图
• 卫生间给排水详图
• 消火栓系统图

附件详情

该项目位于上海，是一中学教学楼给排水设计项目；
设计范围：给水系统、污水系统、雨水系统；
共计18张图纸；

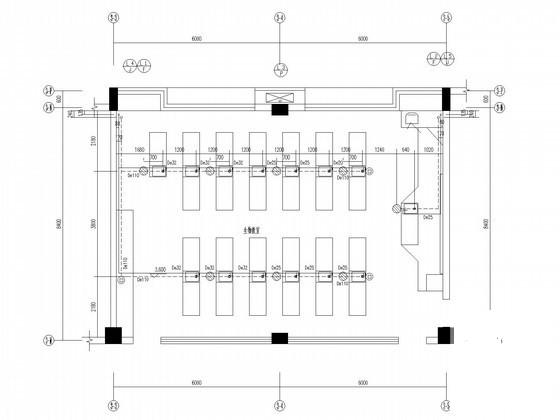

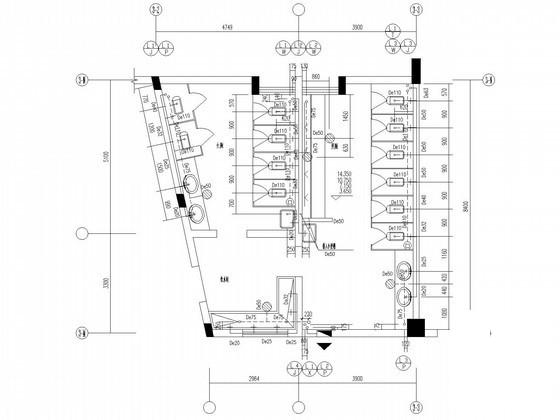

卫生间给排水详图

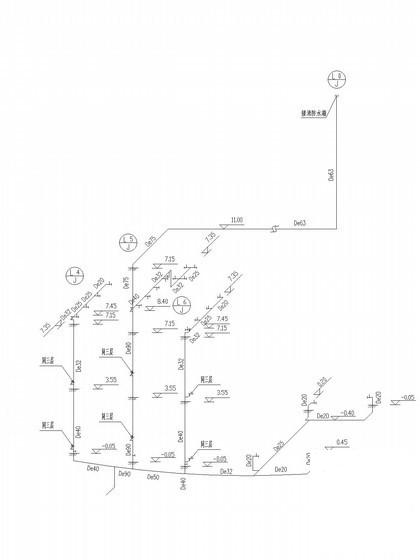

给水系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
