一份8层中学教学楼电气施工CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：29776.5平方米
• 建筑地上层数：6层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：50张
• 地下室用途：人防
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目所在地：北京
• 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、竖向干线系统图
• 3、火灾报警系统图
• 4、有线电视系统图
• 5、电话、网络系统图
• 6、背景音乐系统图
• 7、变配电所高压系统图
• 8、低压系统图
• 9、变电所电气布置平面图
• 10、配电箱系统图
• 11、教室照明平面详图
• 12、火灾报警平面图
• 13、配电平面图
• 14、接地网平面图
• 15、 弱电平面图
• 16、屋顶 防雷平面图

附件详情

该附件是[北京]试验中学教学楼全套电气施工图纸，总共50张。
该项目地上六层，地下二层，其中地下二层局部为战时6级人防物资库。建筑设计面积：地上16873.5平方米，地下12903平方米，总计29776.5平方米。
该资料包括本建筑物的供配电、变电所、电力及照明、防雷及接地、电话和数据系统、学校广播及紧急广播系统、电铃系统、闭路电视系统、火灾自动报警系统。

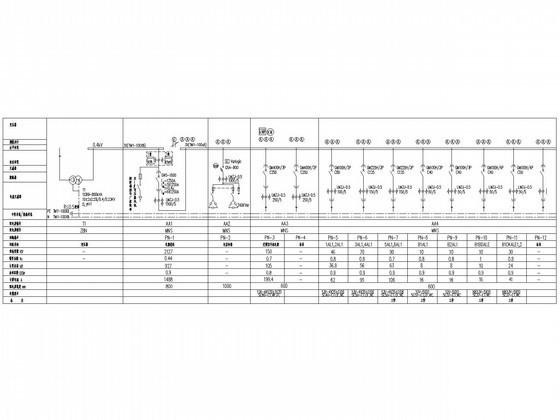

低压系统图（一）

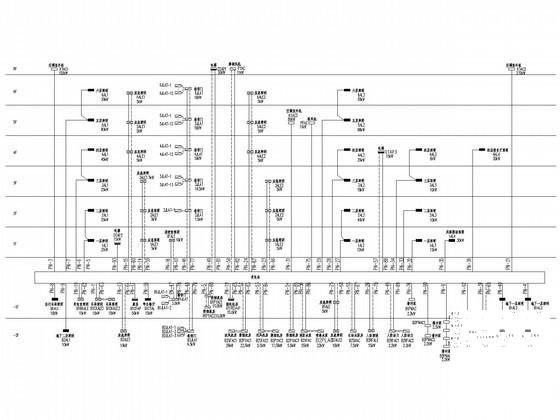

竖向干线系统图

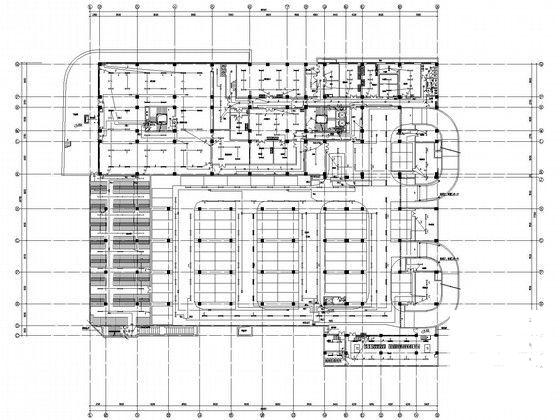

地下一层照明平面图

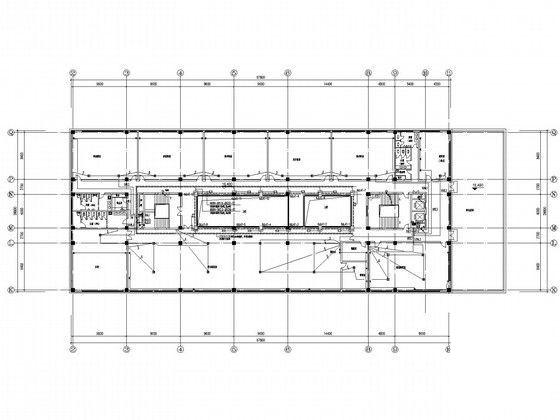

六层配电平面图

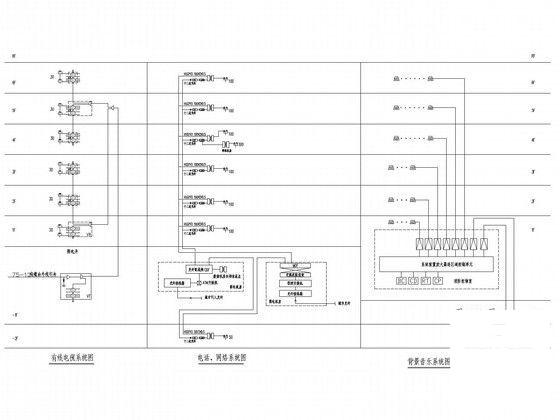

弱电系统图

物理实验室放大图

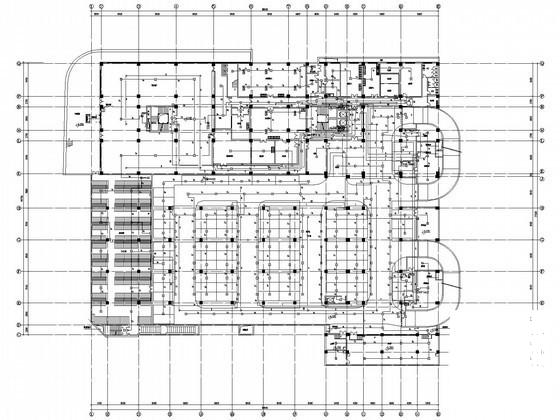

地下二层动力及干线平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图
