附件设计说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：5540平方米
-
建筑地上层数：6层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：8张
-
设计年代：近代
-
地下室用途：人防,车库
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
供水方式：市政供水
-
供水分区：无
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
大样节点：卫生间
-
项目所在地：安徽
附件详情
-
设计说明
-

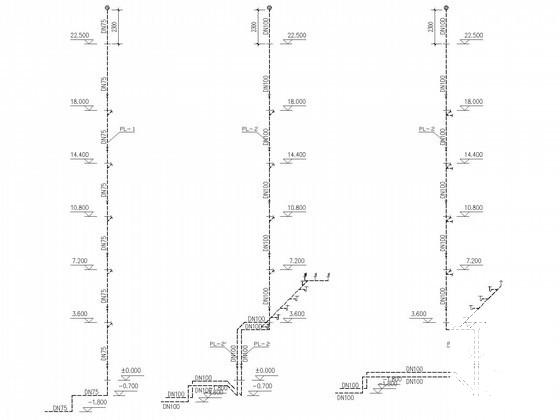

给水、排水系统图
-

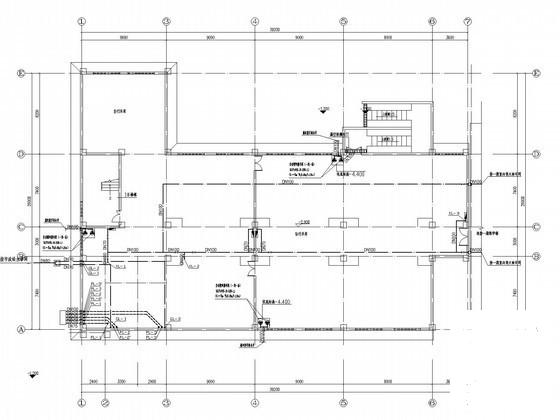

半地下室平面图
-
一层平面图
-

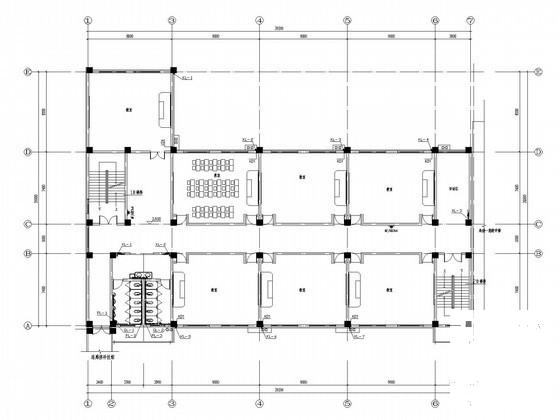

二层平面图
-
三~五层平面图
-
六层平面图
-
屋面平面图
-

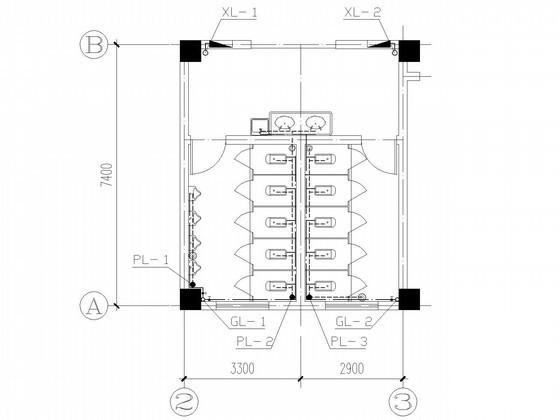

卫生间给排水详图
-
卫生间楼板予留洞图
-
卫生间给排水系统详图
附件详情
项目概要：地上建筑设计面积：4781.42m地下室建筑设计面积：759.24m；地上六层，地下一层；建筑总高度23.7米；建筑等级：二级；结构体系：框架结构。
设计范围包括给排水、消防系统；室外给排水、
消防系统
；地下车库平、战时均由人防院设计。
：，共计8张图纸
