中学餐厅给排水设计CAD图纸

附件详情

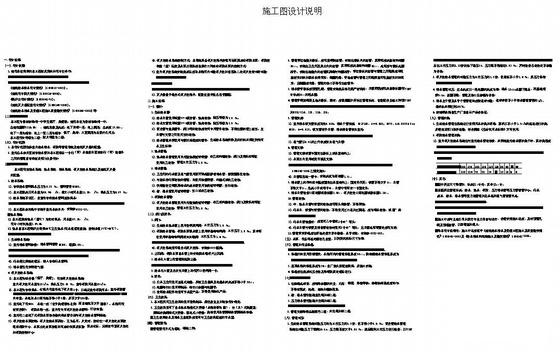

设计详细说明：
设计依据：
建设单位提供的该项目有关资料和设计任务书；
建筑和有关工种提供的作业图和有关资料；
国家现行有关给水、排水、消防和卫生等设计规范及规程：
《建筑给水排水设计规范》(GB50015-2003)
《 建筑设计防火 规范》(GB50016-2006)
《锅炉房设计规范》(GB50041-92)
《建筑灭火器配置设计规范》(GB50140-2005)
《建筑给水排水及采暖工程施工 质量验收 规范》(GB50242-2002)
项目概要：该项目为晋城市某中学生餐厅、洗理楼。总建筑面积9316.08m2?，
建筑层数及高度：地下局部一层，地上四层，总高度17.65m。地下一层为超市，
地上一至二层为超市、餐厅、洗浴，三至四层为后勤办公用房。该项目设计等级为二级，耐火等级为二级。

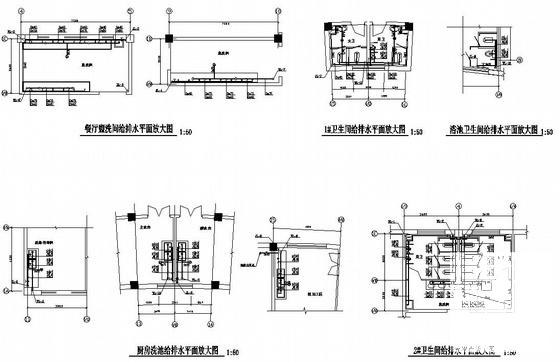

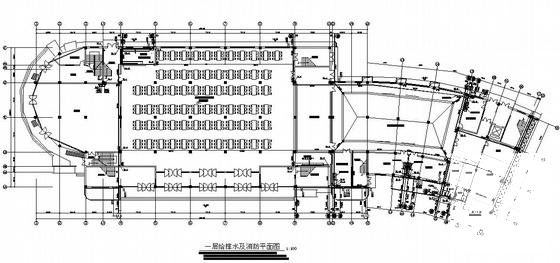

设计范围：该资料范围包括室内给水排水、消防等管道系统及建筑灭火器的配置。
之间的管道由市政有关部门负责设计。
室外总水表井至城市给水管和该项目最后一个污（雨）水检查井至城市污（雨）检查井

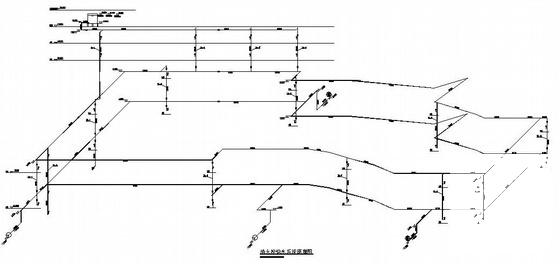

管道系统：该项目设有给水系统、热水系统、排水系统、消火栓给水系统以及建筑灭火器的配置。
