5层中学教学给排水CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑地上层数：5层
• 建筑地下层数：1层
• 出图日期：2006
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

2.给水系统由市政管网直接供水。最高日用水量为105立方米/日，最大时用水量为10立方米/小时。3.排水系统采用重力流排水方式。均为统一排出室外。经室外化粪井预沉后再排入市政污水管网。最高日排水量为94.5立方米/日，最大时排水量为9立方米/小时。4.雨水系统采用重力流排放方式。设计重现期为10年。

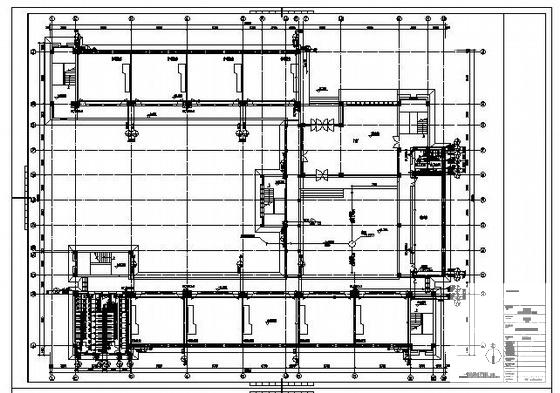

第 1 张图

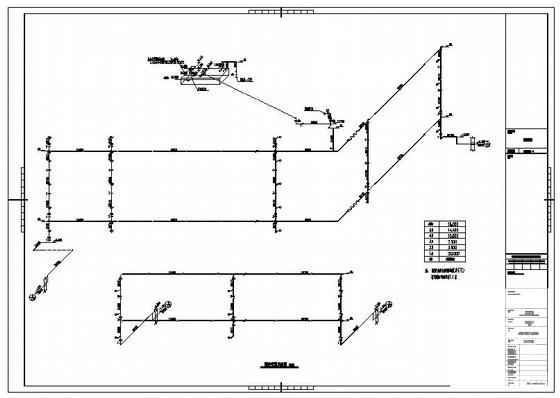

第 2 张图

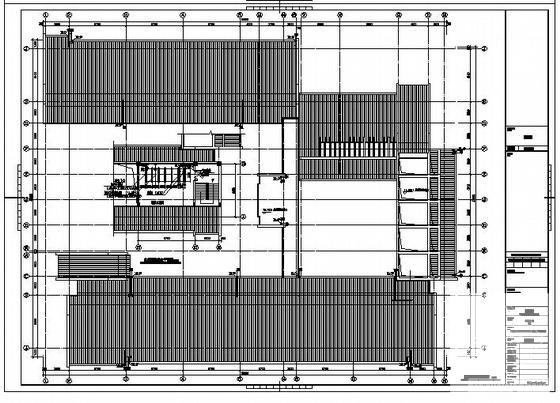

第 3 张图

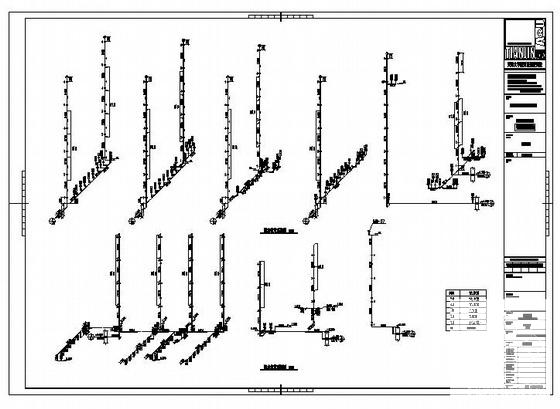

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
