一份中学4层教学楼给排水CAD图纸(雨水系统设计)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑地上层数：4层
• 出图日期：2010
• 建筑设计面积：13295平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

a.该项目为某中学；建筑面积为13295平方米m；b.甲方提供的市政给水压力为0.16MPa；c.屋顶设6吨消防水箱及17吨生活水箱各一只。水箱为夜间补水，白天供水。d.为充分利用市政供水压力，单体的一至三层生活用水由市政管网直接供给，四层的用水由屋顶水箱供水，屋顶水箱内设置潜水增压泵维持四层生活供水的压力；2.设计范围：区域内给水、排水、消防及雨水系统设计；

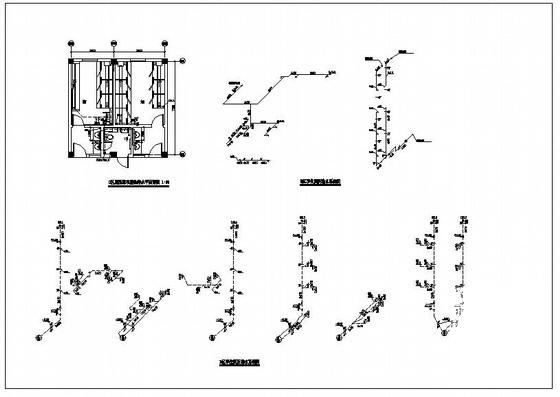

第 1 张图

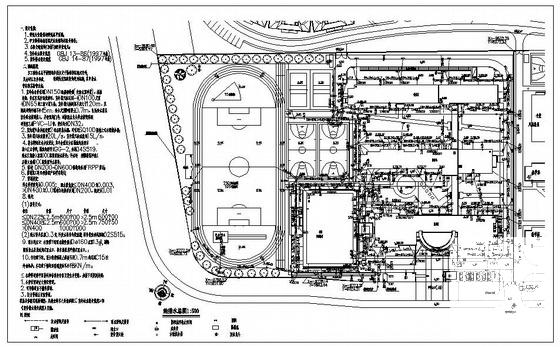

第 2 张图

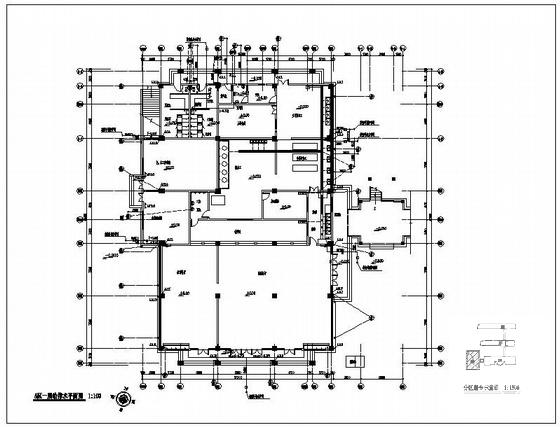

第 3 张图

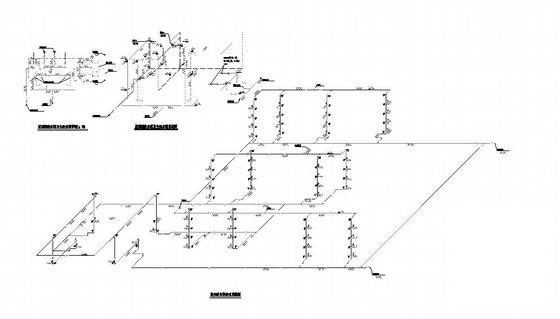

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
