一份5层值班楼给排水CAD施工图纸（雨水利用系统）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5000平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 特殊系统：雨水回收
• 大样节点：泵房,卫生间
• 热水供应方式：集中热水供应
• 项目所在地：湖南

附件详情

• 资料目录
• 给排水设计总说明
• 图例 图集表 材料表
• 架空层给排水平面图
• 一层给排水平面图
• 一层热回水平面图
• 二、四层给排水平面图
• 三、五层给排水平面图
• 屋顶夹层给排水平面图
• 消防及给水系统图
• 热水给水系统图
• 排水系统图
• 水泵房、卫生间大样图
• 卫生间大样图二
• 雨水综合利用装置平面布置示意图及剖面图
• 雨水回收利用工艺流程图

附件详情

该项目位于湖南，是一值班楼给排水项目，建筑总层数：地上5层，建筑高度为20.10m，总建筑面积约5059.0平方米。设计范围：有生活给水系统、热水系统、排水系统、消火栓给水系统、干粉灭火器等。
，共计16张图纸；

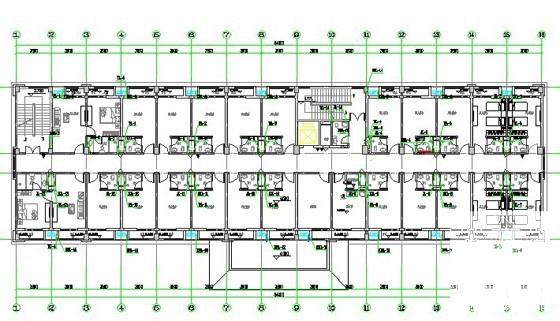

架空层平面图

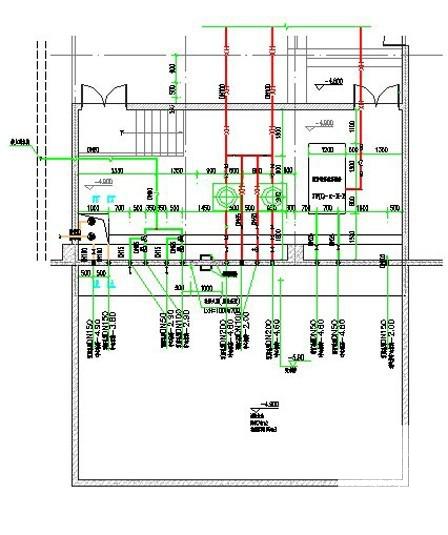

水泵房大样

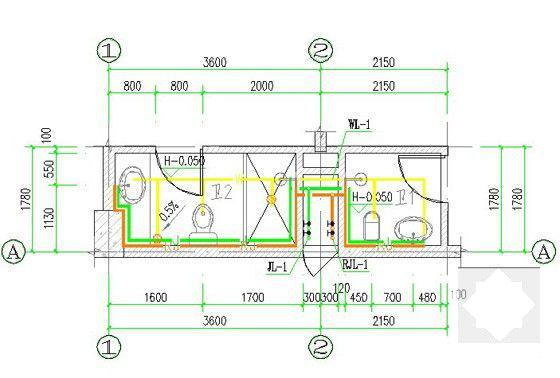

卫生间大样

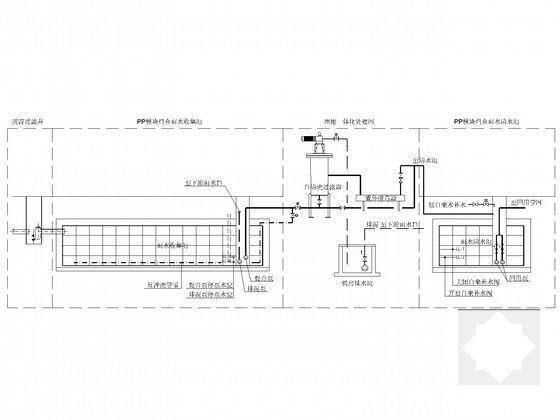

雨水回收利用工艺流程图

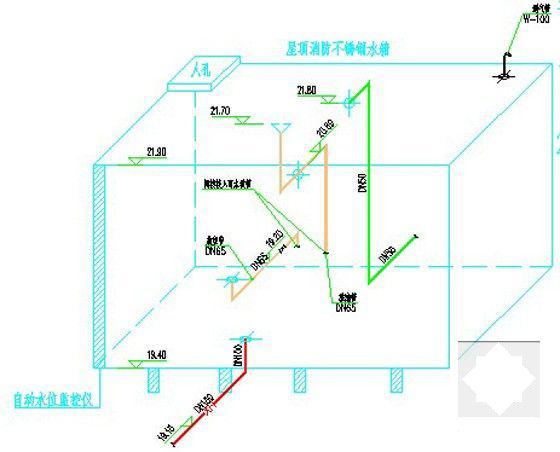

水箱系统图

热水系统图

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
