一份4层体育馆给排水CAD施工图纸（消防炮系统、虹吸雨水系统）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计面积：39420.04平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：10年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 特殊系统：气体消防,虹吸雨水,消防炮
• 大样节点：水箱,泵房,气体灭火,卫生间
• 项目所在地：四川

附件详情

• 资料目录 图例 主要设备和材料表
• 主要设备和材料表
• 室外给水排水设计施工总说明
• 给排水总 平面布置图
• 室外管道高程计算表
• 室外井高程计算表
• 给排水设计总说明
• 各楼层给排水平面图
• 各楼层喷淋平面图
• 排水系统图
• 给水系统图
• 消防车取水井剖面示意图
• 固定消防炮给水系统图
• 自动喷水灭火系统图
• 消火栓给水系统图
• 虹吸雨水系统图
• 水箱间大样图
• 消防水池及泵房放大平面图
• 泵房剖面图
• 卫生间大样图

附件详情

本稿件为[四川]某体育馆给排水全套施工图纸（含消防炮系统、虹吸雨水系统），建筑层数、高度：主体一层，局部四层，屋盖高处高度约为33米，地下1层；总建筑面积39420.04平方米；工程为建筑高度大于24m的单层公共建筑，地上建筑耐火等级为二级，地下建筑耐火等级为一级。体育建筑等级为乙级、停车数量：机动车308辆（地下）。
设计范围：建筑 用地红线 范围内的室外给水排水、消防等管道系统及小型给水排水构筑物。
，共30张图纸。

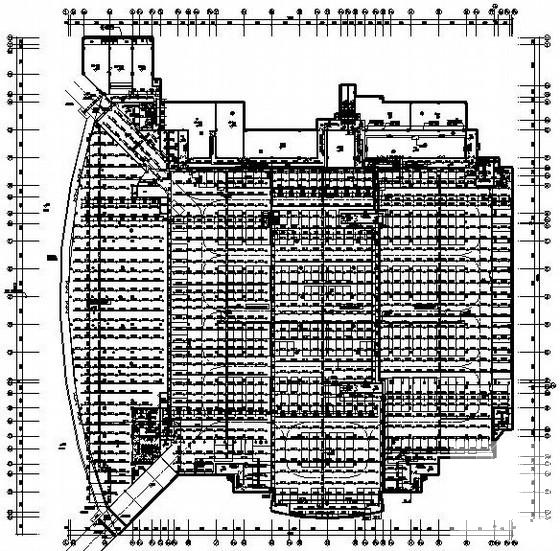

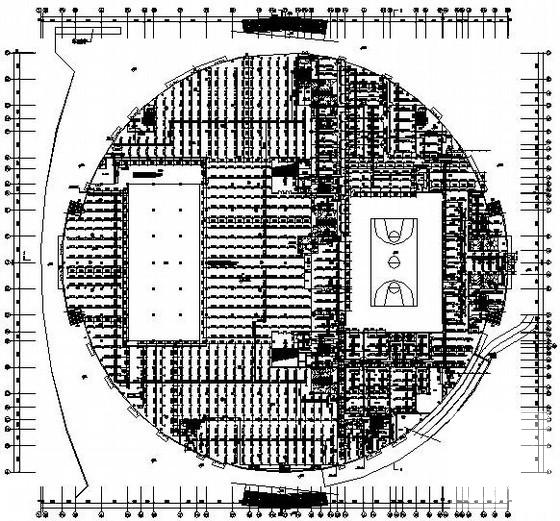

标高±0.000层喷淋平面图

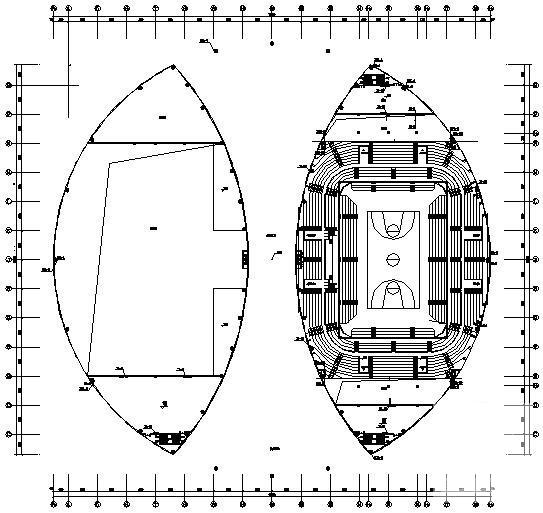

标高7.500层给排水平面图

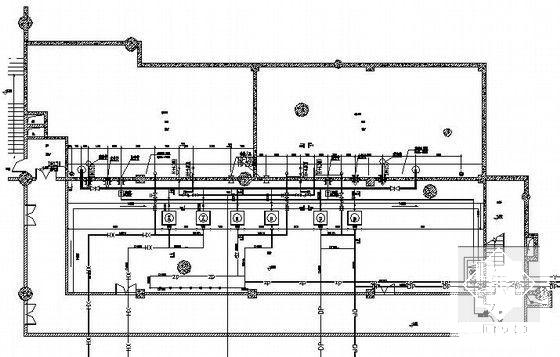

消防水池及泵房放大平面图

20#卫生间大样图

虹吸雨水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
