一份新建18层商业住宅楼给排水设计CAD图纸（虹吸雨水）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：79197.511平方米
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 气体灭火系统, 湿式灭火系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 气压水罐, 水池
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：三区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水, 虹吸雨水（满管）
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：30
• 特殊系统：气体消防, 虹吸雨水, 压力排水
• 大样节点：厨房, 卫生间
• 热水供应方式：集中热水供应
• 项目所在地：广东

附件详情

• 资料目录
• 给排水设计总说明

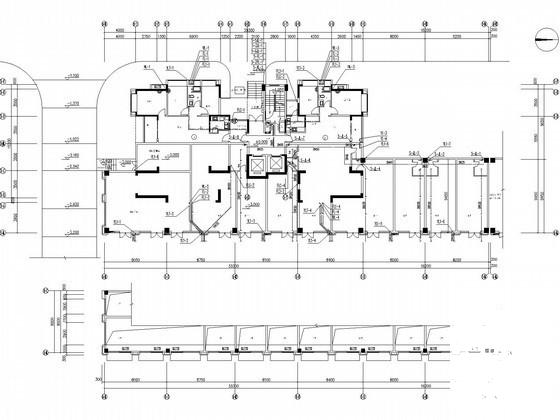

• 首层给排水平面图
• 首层消防水平面图
• 二层给排水平面图
• 三～十七层给排水平面图
• 屋面层给排水平面图
• 屋顶给排水平面图
• 排水系统示意图
• 户型1给排水大样图
• 户型2给排水大样图

附件详情

该项目位于广东，该项目为商业、住宅小区，小区分为大厦和公馆两部分。其中大厦包括:1、2号商业、住宅楼（25层，建筑高度为84.45m）和11号地下车库。公馆包括: 3、4号商业、住宅楼（21层，建筑高度为60.90m）、5号商业住宅楼（17层，建筑高度49.30m）、6号住宅楼（17层，建筑高度49.30m）、7号肉菜市场（1层，建筑高度6.10m）、8号10KV开闭站、9号垃圾收集站、10号燃气站（均为1层，建筑高度均为4.2m）及12号地下停车库；(13号住宅楼拟为二期开发)项目总建筑设计面积：79197.511平米,地上建筑面积为62575.212平米，地下建筑面积为16622.299平米。该项目为 5号商业住宅楼。
，共13张图纸。

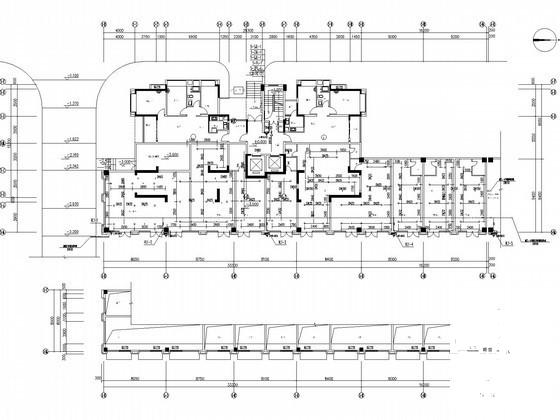

首层消防水平面图

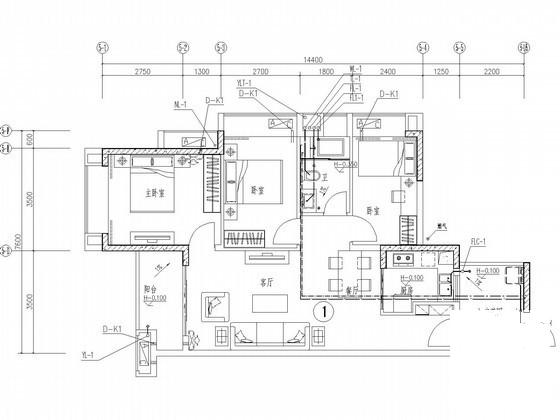

户型1给排水大样图

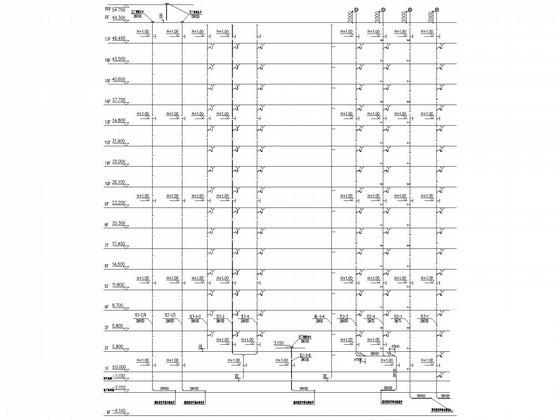

排水系统示意图（一）

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
