一份5层天气雷达塔楼给排水消防CAD施工图纸(自动喷淋裙房虹吸雨水系统)

[复制链接]

0

主题

0

帖子

1803

积分

超级版主

Rank: 8Rank: 8

积分
1803
发表于 2020-2-16 11:33:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:890.56平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 消防设计:室外消火栓系统,室内消火栓系统,气体灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:无
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:气体消防,虹吸雨水
  • 大样节点:泵房,卫生间
  • 项目所在地:湖南

附件详情

  • 给水系统图
  • 排水系统图
  • 裙房虹吸雨水系统图
  • 消火栓系统图
  • 喷淋系统图
  • 消防水箱间详图
  • 卫生间详图

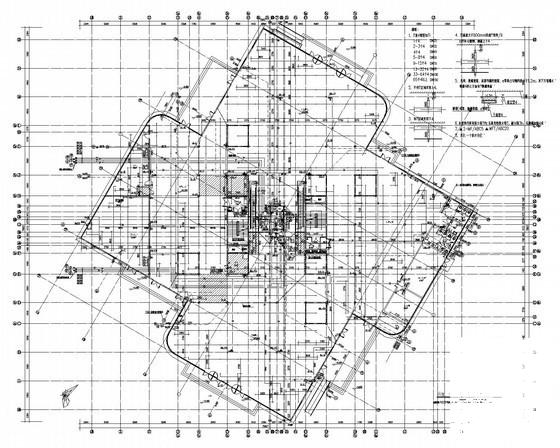

  • 塔座一层给排水消防平面图
  • 标高给排水消防平面图
  • 避难层给排水消防平面图
  • 生活水箱,消防水池剖面示意图
  • 屋顶排水平面图
  • 地下一层给排水消防平面图
  • 给排水设计施工说明
  • 地下一层水泵房系统图

附件详情

一、项目概要:
建筑设计使用年限50年 抗震设计6度
建筑5层建筑面积 890.56m2
市政水管网一路供水
二、系统:
给水系统
排水系统
消火栓系统 室外30L 室内40L
自动喷淋灭火系统
气体灭火系统
灭火器配置系统
共37张

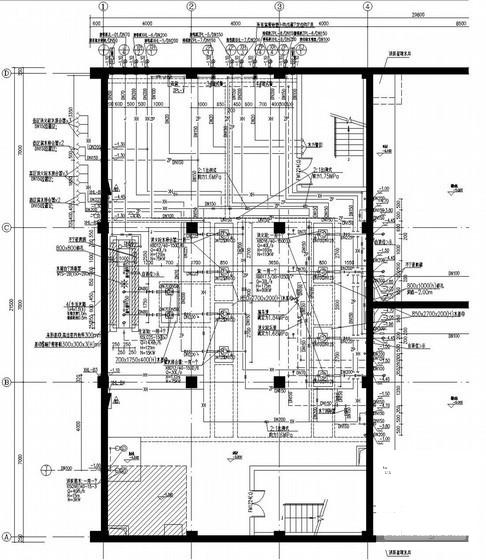

地下一层给排水消防平面图

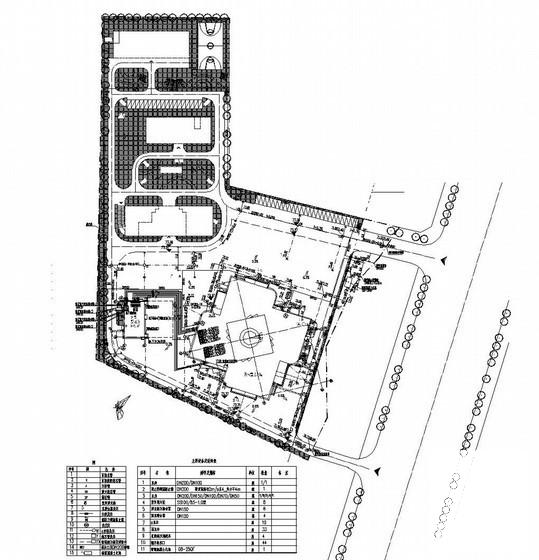

给排总平面图

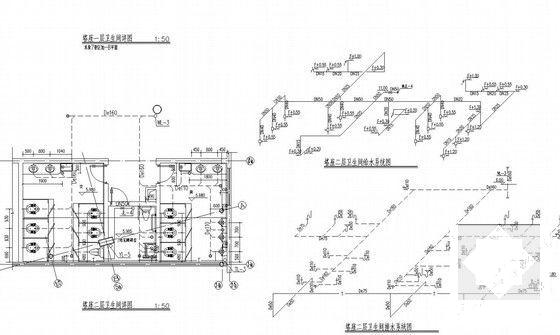

卫生间详图

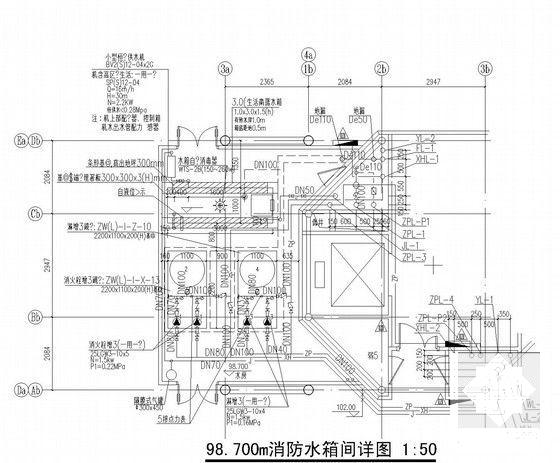

消防水箱间详图

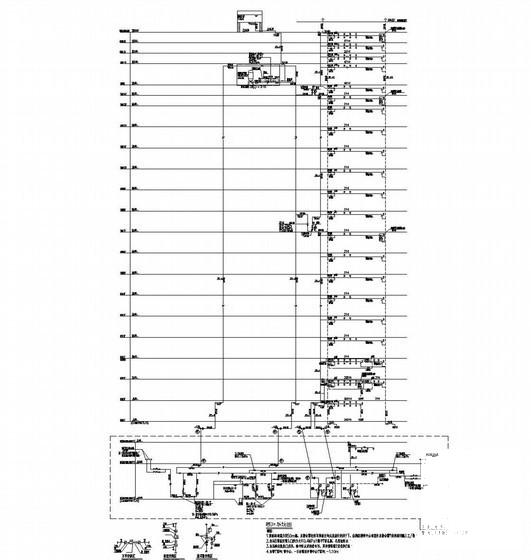

喷淋系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 11:33:44上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0101w1scc212ccs0.rar

6.09 MB

下载  售价: 100 积分    赚积分
