一份6层商业住宅楼建筑给排水CAD图纸(卫生间详图)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：10张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间

附件详情

• 资料目录
• 给排水设计说明
• 底层平面图
• 二层平面图
• 三~五层平面图
• 六层平面图
• 阁楼平面图
• 屋顶平面图
• 给水系统图
• 图例表
• 排水、雨水、空调冷凝水系统图
• 厨房、卫生间详图

附件详情

项目概要：该项目是一商业住宅楼建筑给排水项目，建筑层数为地上六层，一层为商铺，二至六层为住宅；建筑高度为20米，建筑面积约为3000平米；
设计范围包括生活给水系统、污水系统、雨水系统、消火栓系统等
共计10张图纸

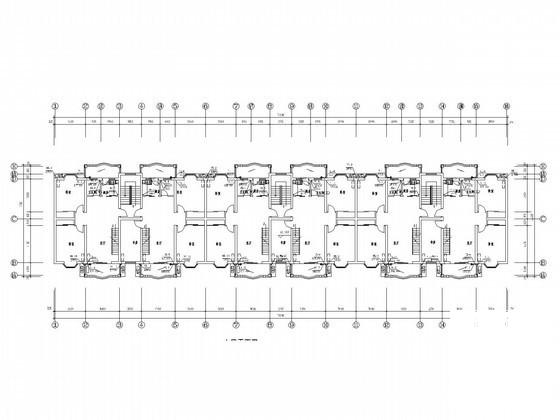

底层平面图

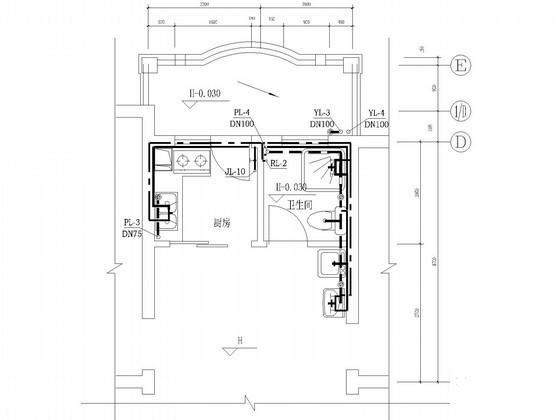

卫生间大样图

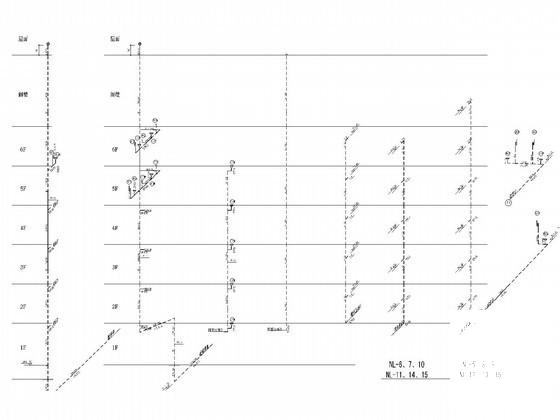

排水系统原理图

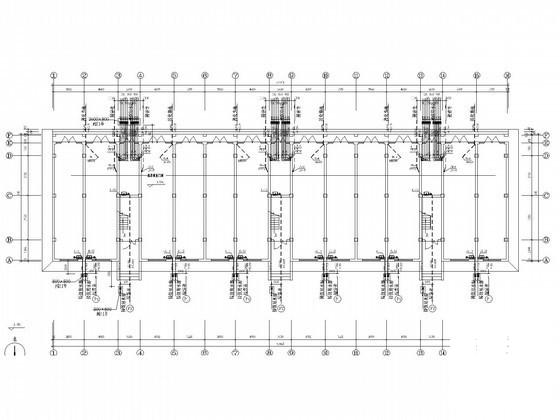

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
