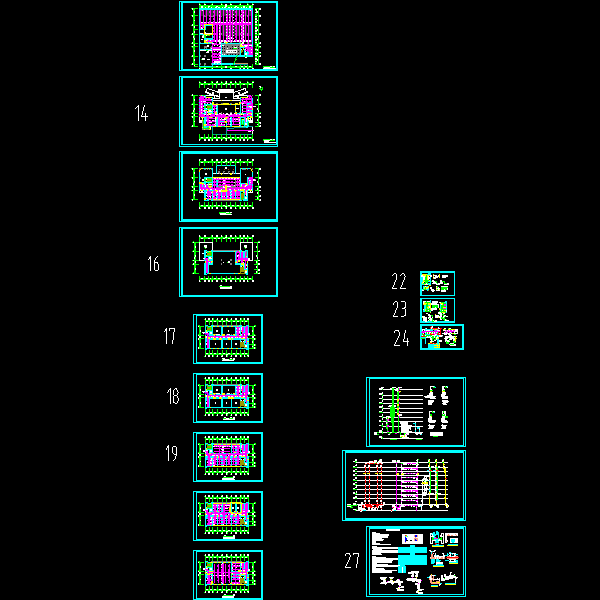

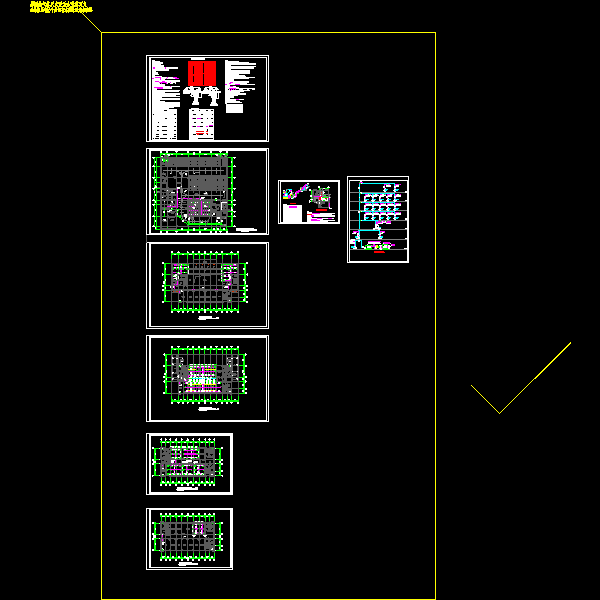

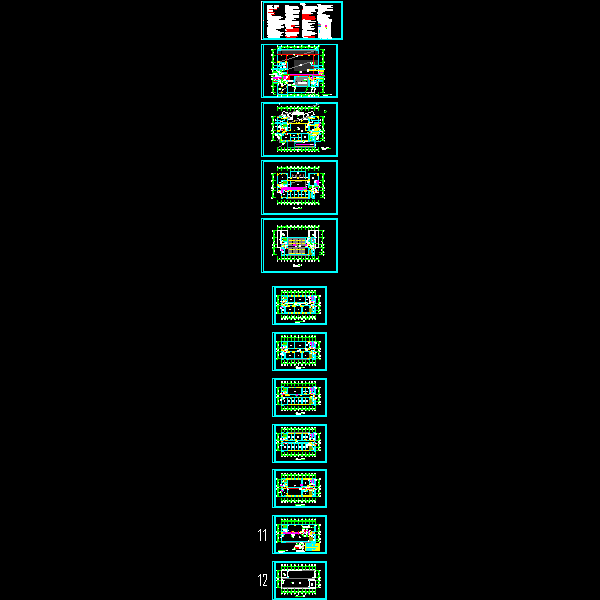

9层综合档案馆给排水、虹吸雨水及高压细水雾消防系统CAD施工方案图纸

ggjjkkxx · 发表于 2020-4-24 22:45:55

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：文化
建筑高度：高层建筑
地上层数：9层
图纸设计深度：施工图
图纸年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：水喷雾系统
供水设备：水泵站
供水方式：市政供水
供水分区：两区
排水体制：污废合流,雨污分流
大样节点：水泵,泵房,卫生间,设备房布置
项目地址：安徽

附件详情

一、附件详情及设计范围

该项目为XXXX综合档案馆。地上9层，高度36.2m，总建筑面积：8856m2。
该项目给排水设计包括以下内容：建筑物内生活给水系统；排水系统；室内消火栓给水系统；自动喷水灭火系统。建筑物内灭火器配置。

二、系统设计

(一).生活给水系统
市政管网压力约为0.26MPa，由市政给水干管各引入2根DN250进水管（引入管上设计量水表和倒流防止器），在地块内形成环状管网。1~3层生活给水由市政给水管网直接供给，4~9层由无负压供水设备加压供给。

(二).排水系统
该项目室内排水采用污、废水合流制，排入市政污水管。室外排水采用雨、污分流制。屋面雨水采用重力排水系统,设计重现期采用10年；室外雨水设计重现期采用2年，道路设雨水口。屋面和室外雨水收集后经室外雨水管网排至市政雨水管网。

(三).消防给水系统
该项目设置消室内消火栓系统；自动喷淋灭火系统。
屋顶水箱有效容积为40m ，为自喷系统、消火栓系统共用，位于主楼屋顶。消防水池有效容积432m。消火栓泵和喷淋泵位于地下室泵房内。

(四).虹吸雨水系统
参照合肥市暴雨强度重现期P=50年进行虹吸雨水系统设计。
雨水斗布置在天沟内，天沟要求连通、水平无坡度。连接在同一悬吊管上的雨水斗斗体安装在同一水平面上，确保雨水斗在同一水位进水，使系统不进气，呈有压流状态。

(五)高压细水雾系统
高压细水雾系统由高压细水雾泵组、细水雾喷头、区域控制阀组、不锈钢管道以及火灾报警控制系统等组成。
1）系统持续喷雾时间30min。
2）开式系统的响应时间不大于30s;
3）闭式系统作用面积按140m2/；
4）最不利点喷头工作压力不低于10MPa。
根据保护对象的火灾危险性及空间尺寸选用高压细水雾喷头。
