一份29层住宅楼及商业区给排水消防CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：11797.72平方米
• 建筑地上层数：29层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：59张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,厨房,卫生间,集水坑
• 项目所在地：湖北

附件详情

• 设计施工总说明
• 给排水及消防平面图
• 卫生间、厨房平面放大及管道轴测图
• 消火栓系统原理图
• 给水系统原理图
• 排水系统原理图
• 雨水系统原理图
• 空调冷凝水系统原理图
• 自动喷淋系统原理图
• 泵房大样图
• 集水坑排水系统原理图

附件详情

该项目地下一层，地上二十九层，建筑高度86.3米，建筑面积11797.72平方米，抗震设防烈度为六度。设计范围包括建筑物内的给水、排水、消火栓等管道系统及灭火器配置系统。
，共59张。

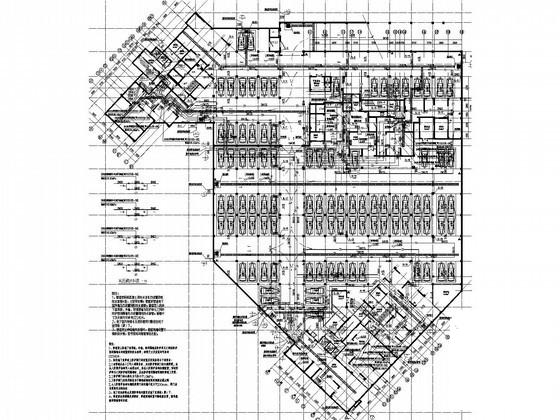

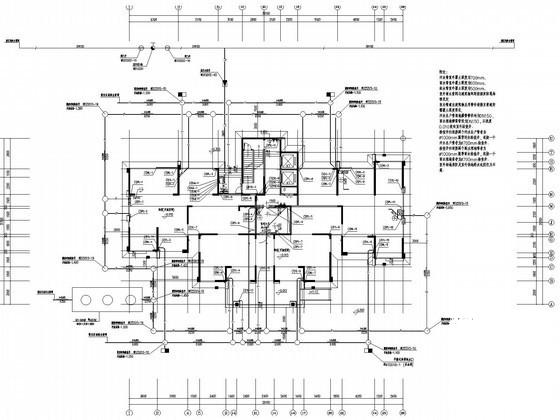

给排水消防平面图

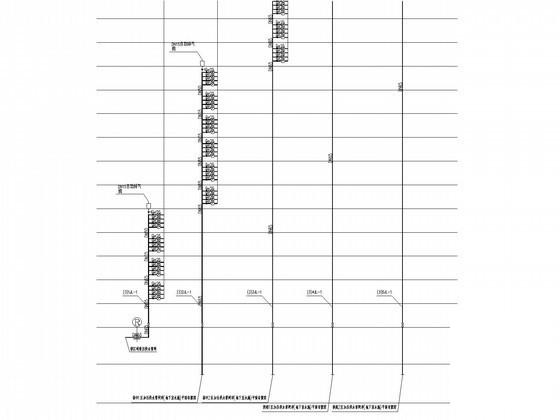

给水系统原理图

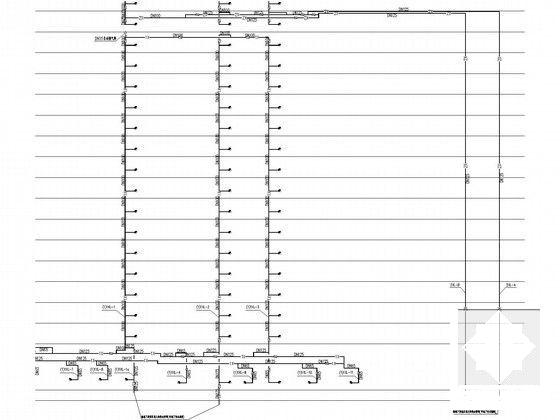

消火栓系统原理图

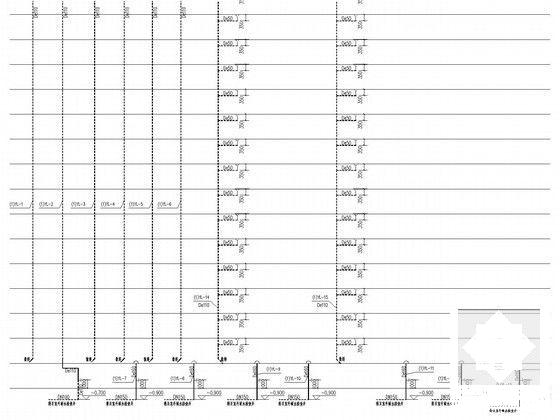

雨水系统图

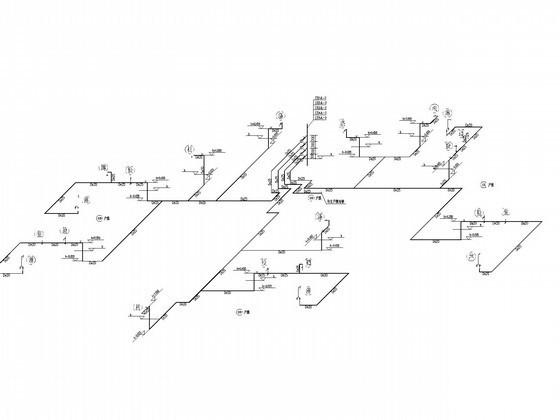

给水轴测图
