一份11层住宅楼给排水消防CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3639.215平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：无负压供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目所在地：河南

附件详情

• 户型给排水平面图
• 给排水系统图
• 给水系统原理图
• 消火栓系统原理图
• 排水系统原理图
• 消火栓、给排水平面图

附件详情

该项目地下一层为戊类储藏室，地上一~十一层为普通住宅。建筑主体高度：33.80米；地上总建筑设计面积：3638.215m平方米。
该资料范围包括本建筑内的给水排水系统、消火栓给水系统及灭火器配置。
，共11张。

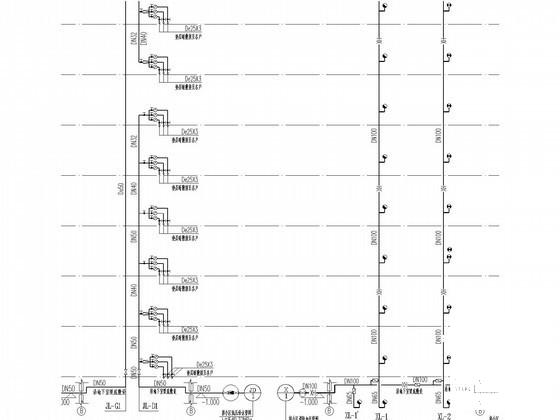

给水及消火栓系统原理图

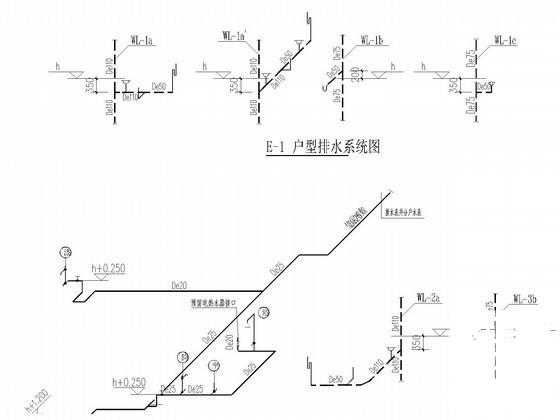

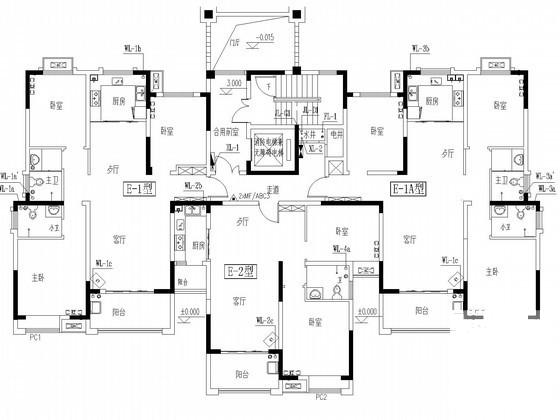

户型大样图

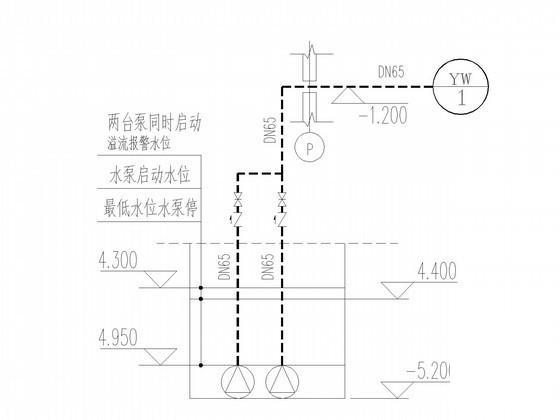

集水井大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
