一份18层住宅楼给排水及消防CAD施工图纸(负压供水设备)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：14张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 消防设计：喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水,分区供水,无负压供水
• 供水分区：三区
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：阀门管件

附件详情

1．该项目建筑高度为57.2m，建筑面积9044m2。
2．该项目为二类高层建筑,其中地下两层，地上18层。
3．设计内容 :给排水、消火栓系统。
1. 本楼生活给水共分高、中、低三个区。低区供一~四层,由市政给水管网提供,供水压力0.30MPa；中区供五～十一层，供水压力0.60MPa；高区供十二层及以上，供水压力0.85MPa；每个分区的最低三层分户水表前设置减压阀，保证入户压力不超过0.35MPa。高、中区生活用水由小区泵房高、中区无负压供水设备提供，
2. 生活用水量标准:住宅： 200L/人.天，3.2人/户，小时变化系数2.5，使用时间24h。 3. 最高日用水量: 低区 7.68m3/d，中区 13.44m3/d，高区 13.44m3/d。最大时用水量: 低区 0.8m3/h，中区 1.4m3/h， 高区 1.4m3/h。4. 生活给水实行 ，水表安装于管道井内。5. 住宅户内热水由本户热水器提供。预留电热水器冷热水接口，热水器用户自理。......

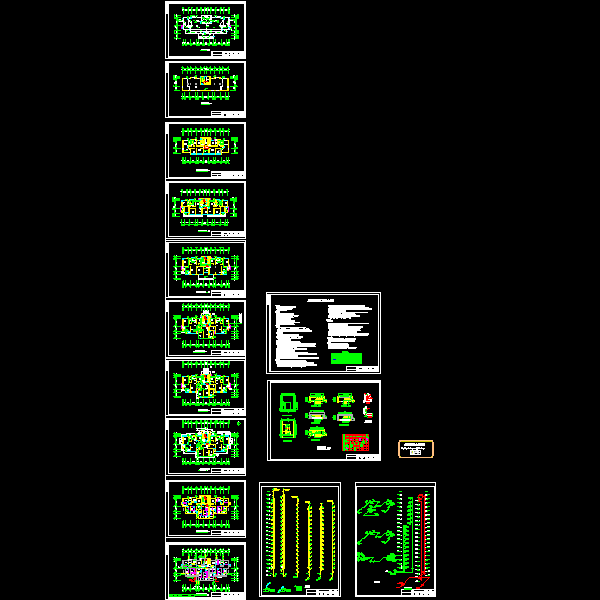

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
