[CAD]47层五星酒店及办公楼给排水施工大样图(变频供水设备).dwg

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 地上层数：47层
• 地下层数：5层
• 出图日期：近代
• 建筑面积：12572平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：三区
• 设计内容：给排水,热水,消火栓,自动喷水
• 地下室用途：人防,车库

附件详情

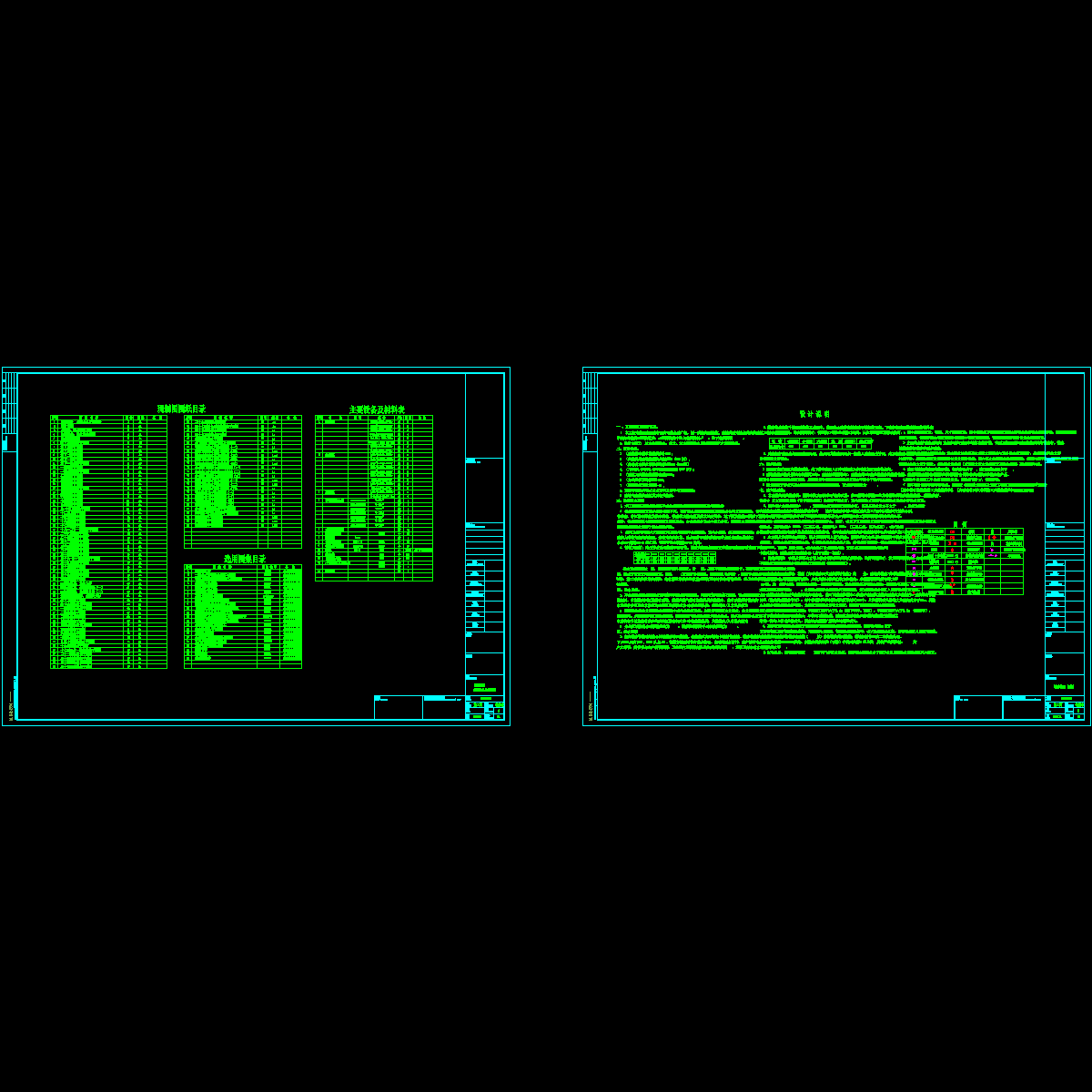

成都某五星酒店给排水图纸，内容详细，图纸年代很近，但是图纸中缺少各层给排水平面图，以后会及时补上。图纸内容包括：系统流程图、消防平面图、卫生间泵房大样图等等共计66张图纸。

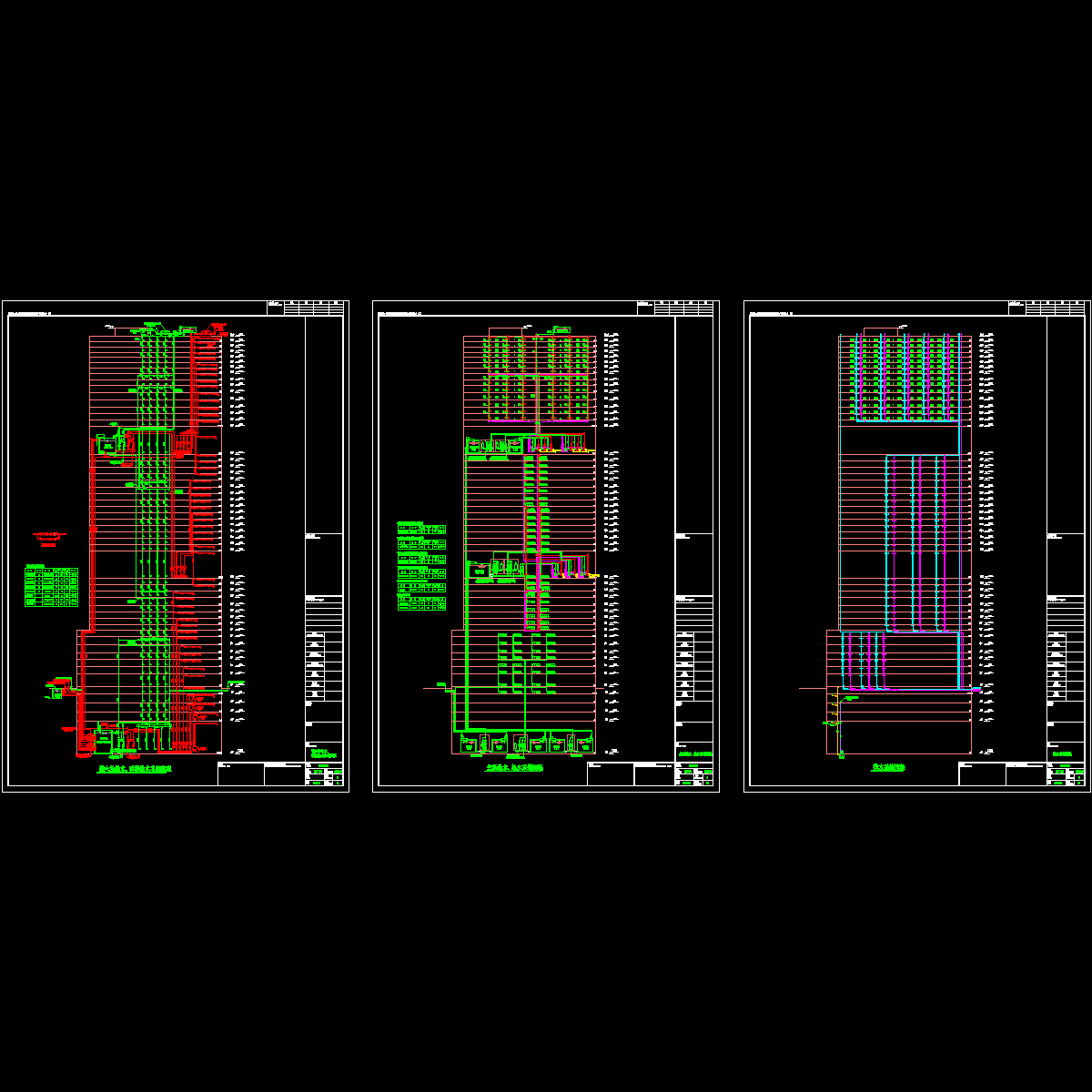

排水系统流程图

消火栓喷淋系统流程图

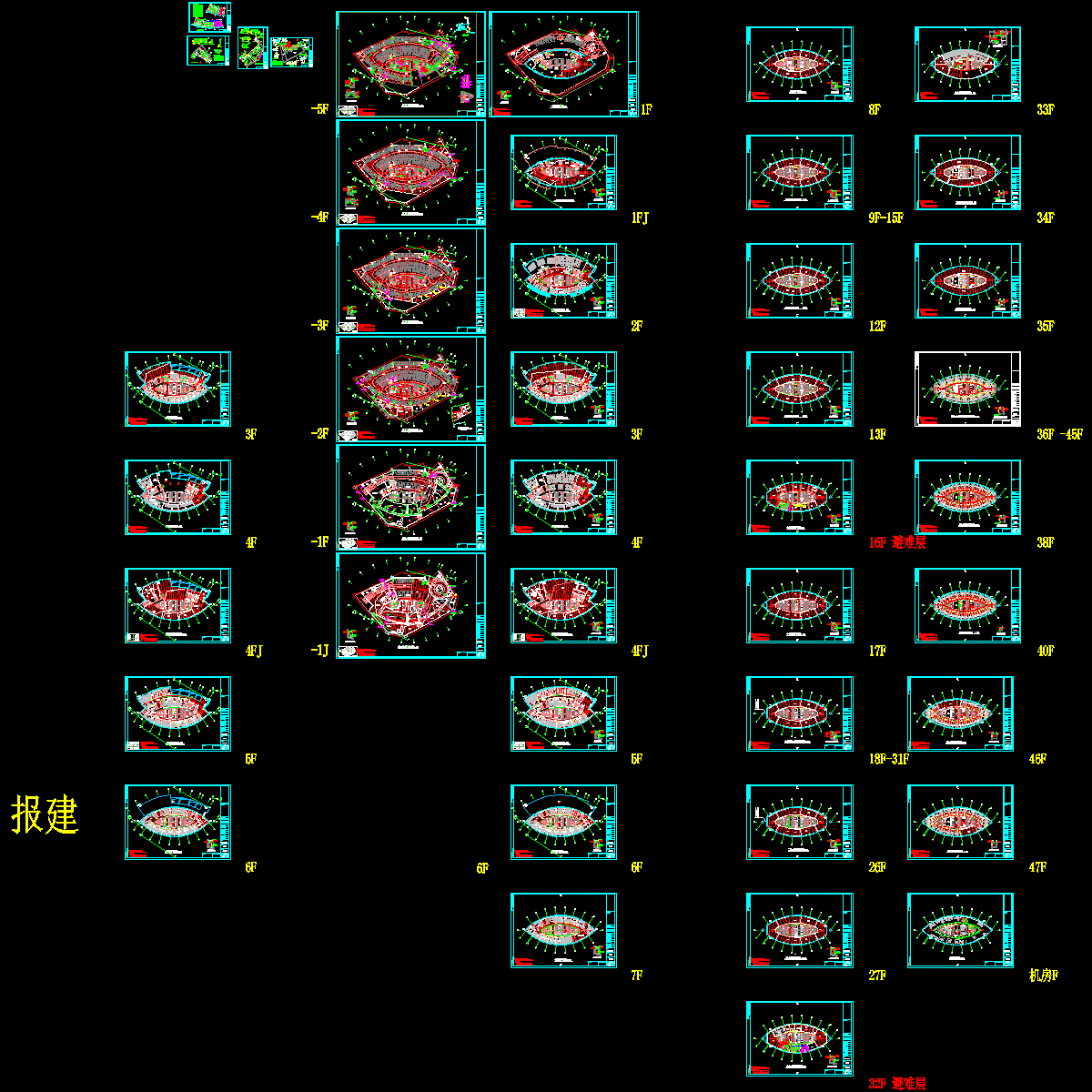

5层消防平面图

给水干管系统图

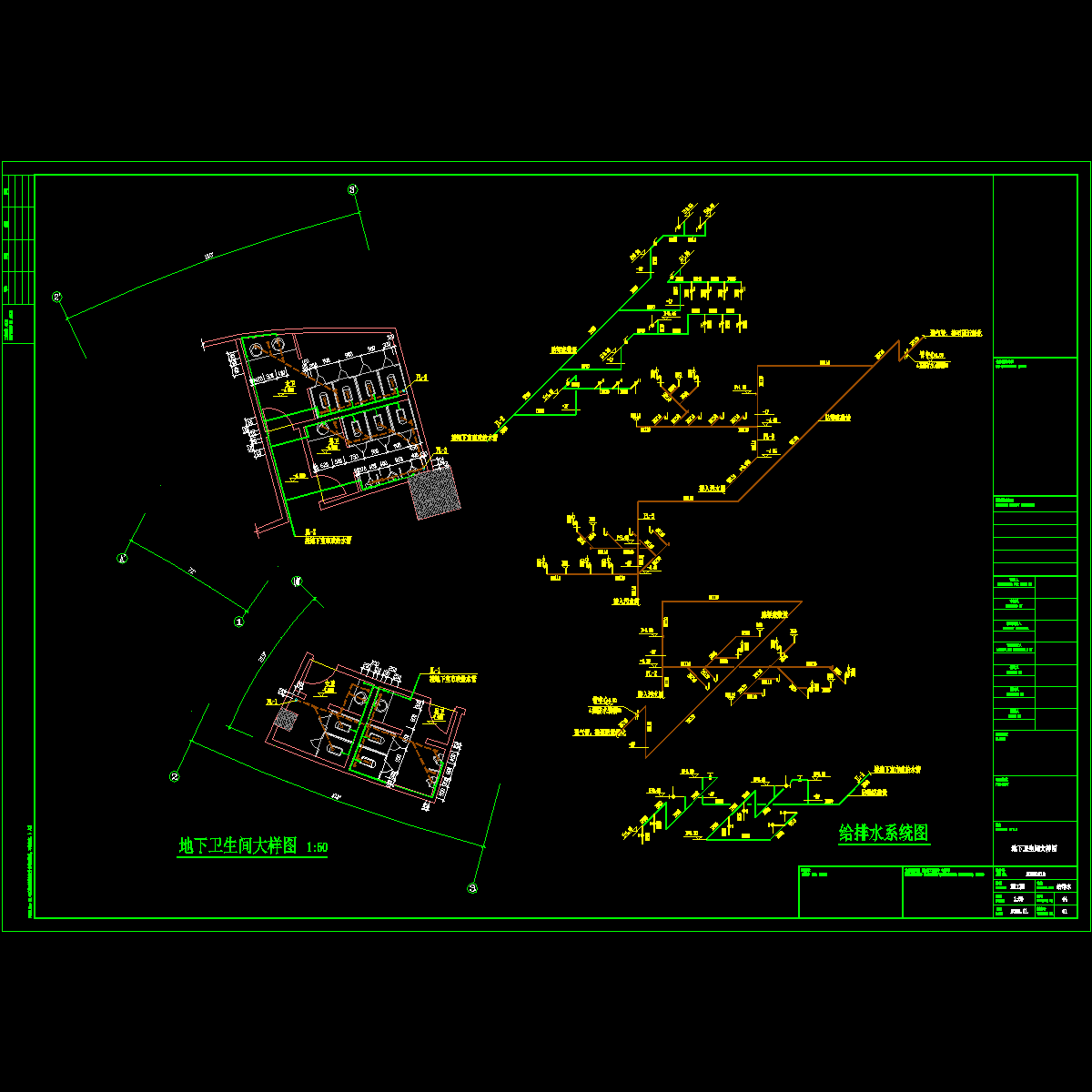

卫生间大样及系统图

消防泵消防水池大样图

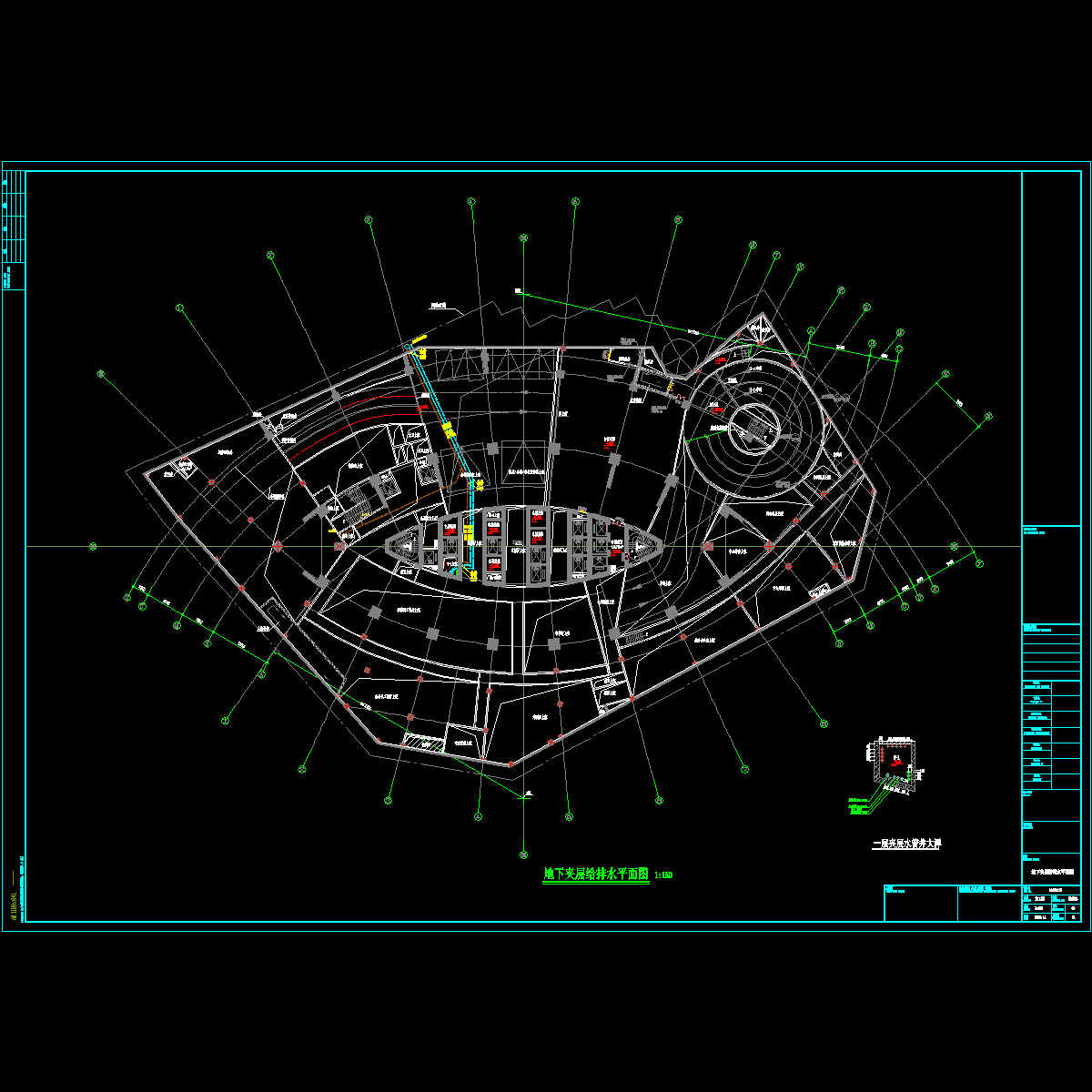

地下室消防平面图

水施（明宇）地下室.dwg

消防流程施 091015.dwg

地下室卫生间.dwg

目录施 091030.dwg

水施 091030.dwg

水施(大样 系统).dwg

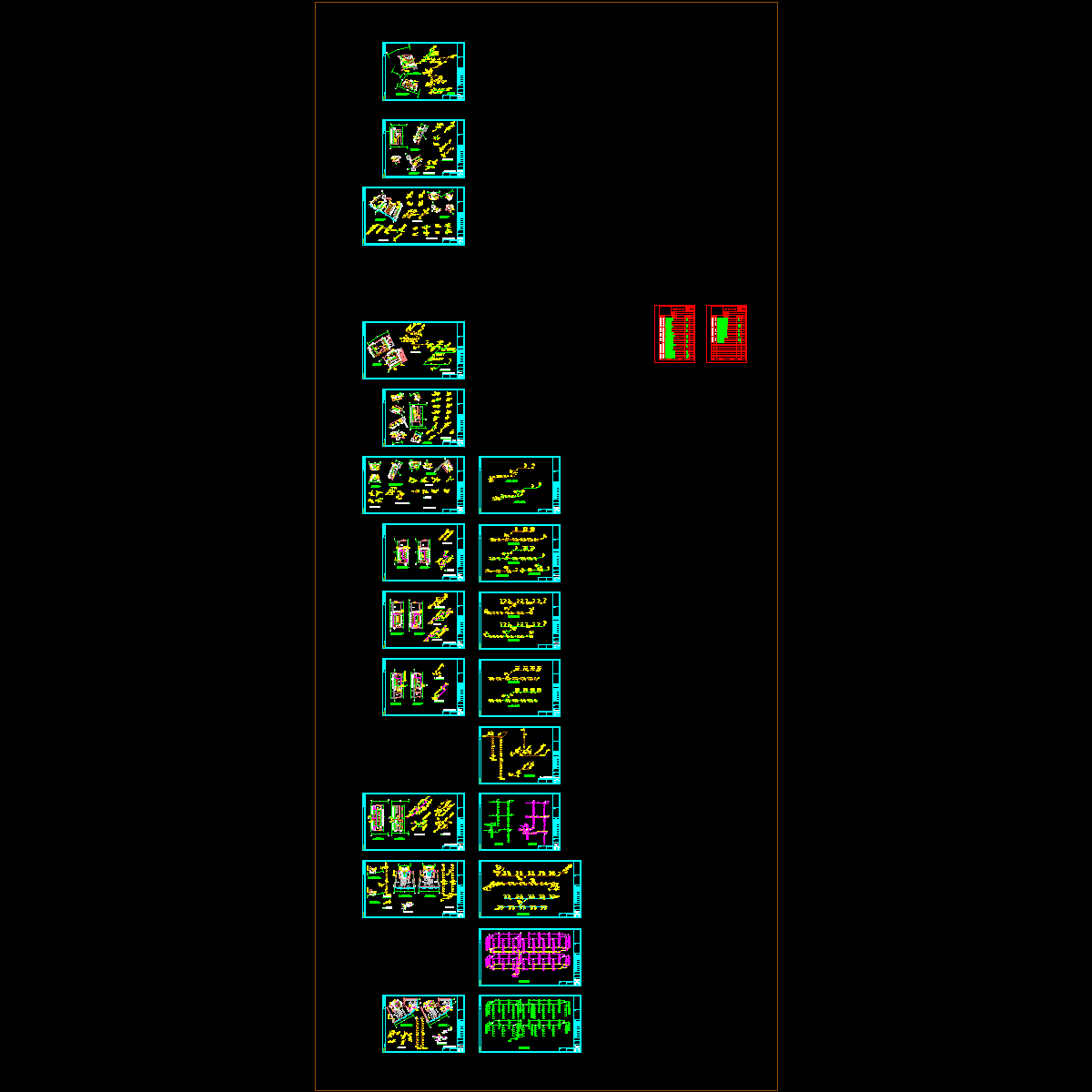

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
