12层著名五星级豪华酒店给排水CAD施工大样图（室外总图）.dwg

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：多层建筑
• 建筑面积：83112.51平方米
• 地上层数：12层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：68张
• 设计年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水泵,泵房,卫生间
• 热水供应方式：全日供应热水
• 项目地址：浙江

附件详情

• 室外消防给水总平面图
• 室外给排水总平面图
• 给排水设计施工说明
• 一层~十二层给排水平面图
• 一层~十二层喷淋平面图
• 屋顶给排水平面图
• 给水系统图 热水系统图 消火栓系统图
• 污废水系统图 雨水系统图
• 卫生间大样图
• 地下室顶板给排水平面图
• 地下一层给排水平面图
• 地下二层给排水平面图
• 地下一层喷淋平面图
• 地下二层喷淋平面图
• 自动喷淋系统原理图
• 给水系统图 热水系统图 生活水泵房详图
• 消防水泵房详图

附件详情

本稿件为[浙江]著名酒店给排水施工图纸（含室外总图），项目为一类高层公共建筑，总建筑面积为83112.51平方米，地下室面积为16847.44平方米，层数12层。设计内容包括：给水系统、 、排水系统等。
近代年，共68张图纸。

二层给排水平面图

十二层给排水平面图

消火栓系统图

自动喷淋系统原理图

卫生间平面详图

单体_t3.dwg

室外给排水总平图2011.1.18.dwg

消防给水总图2011.1.18.dwg

修改人防1222_t3_改4890.dwg

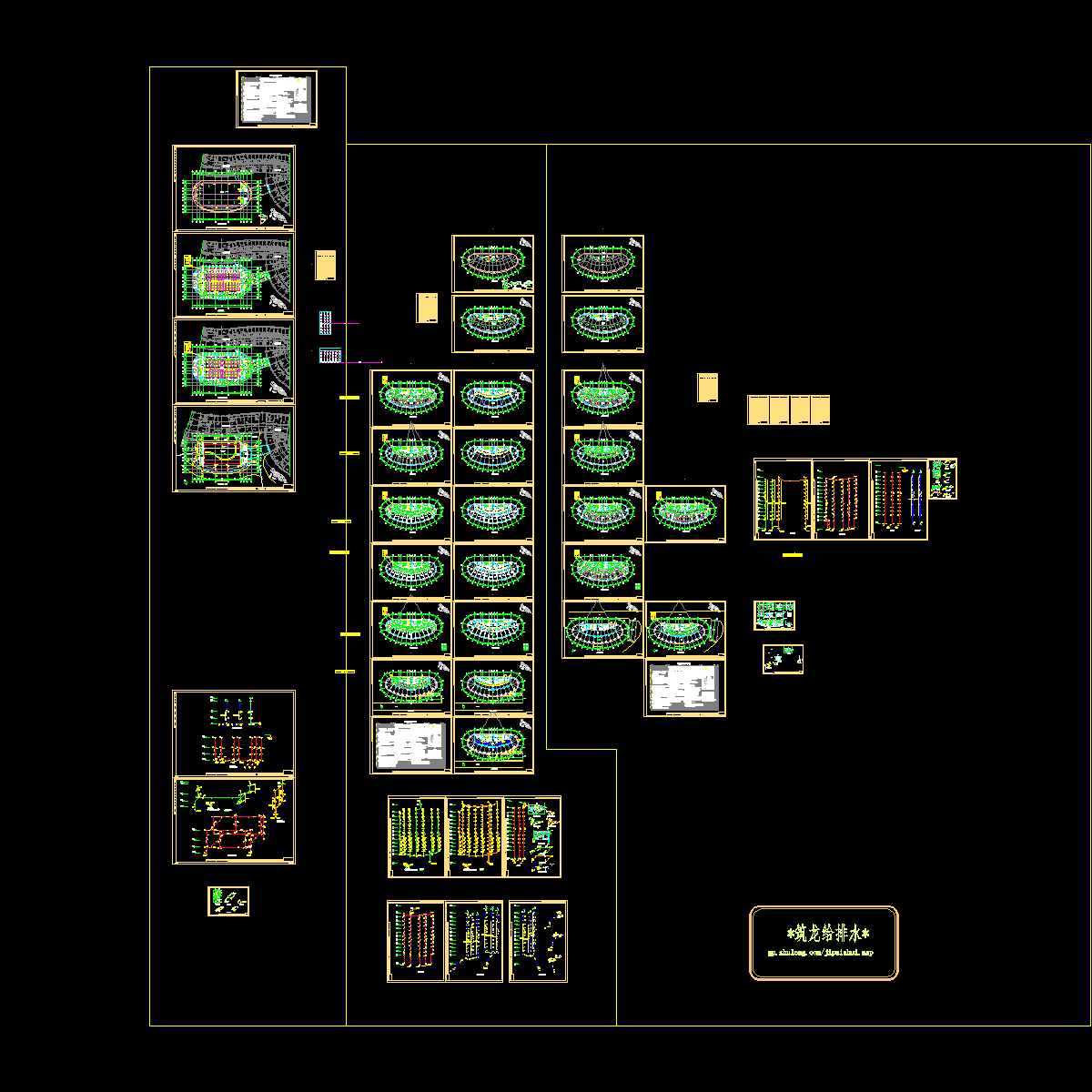

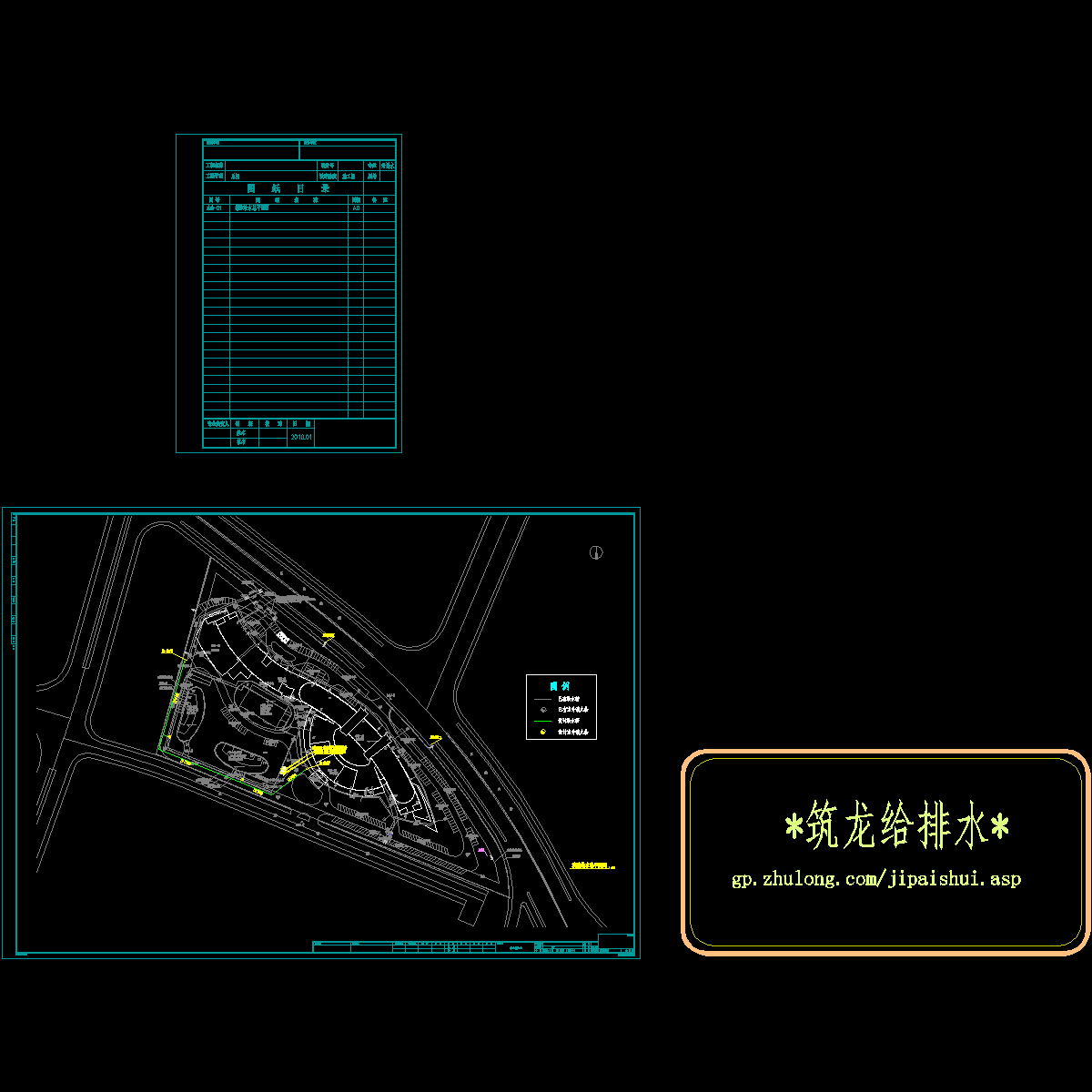

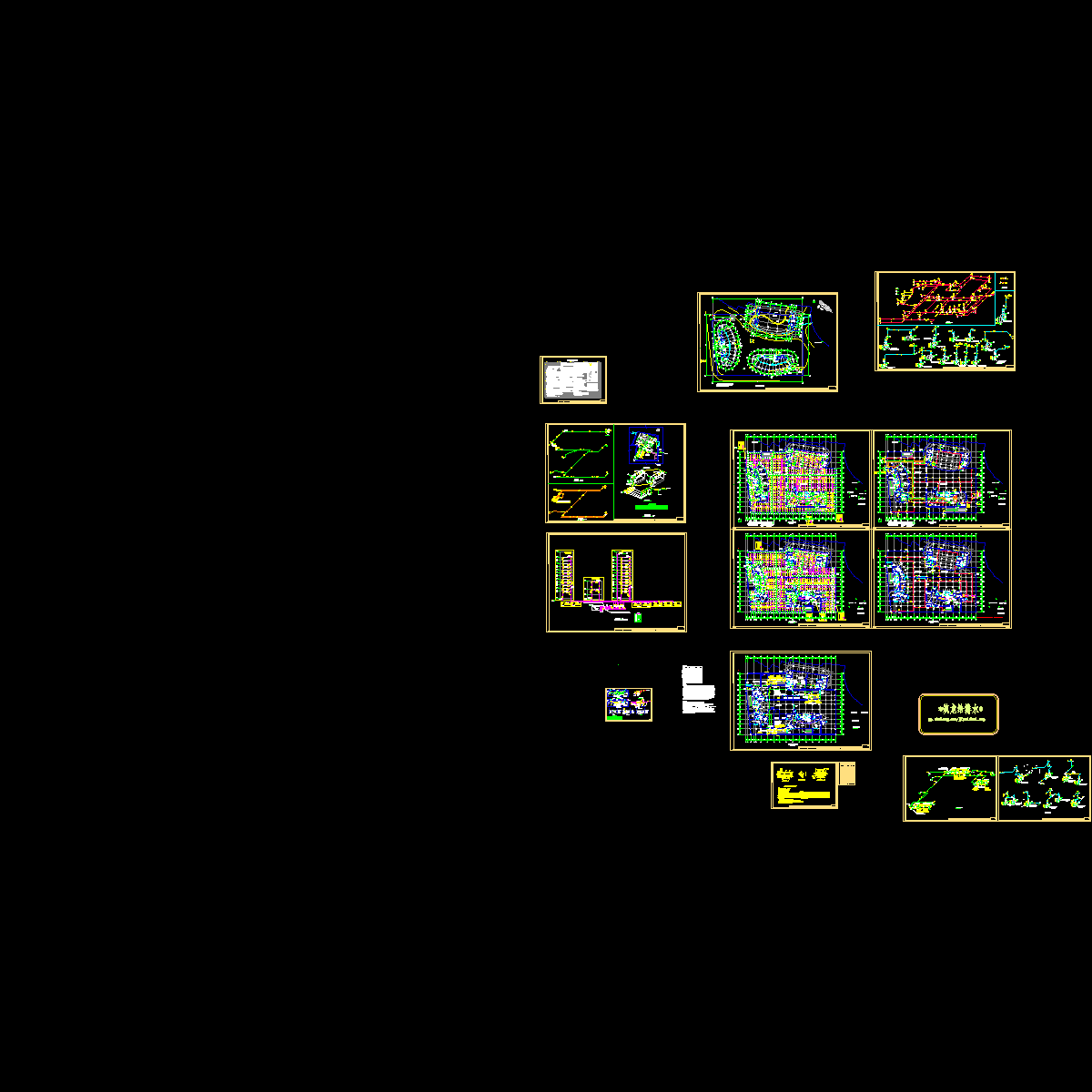

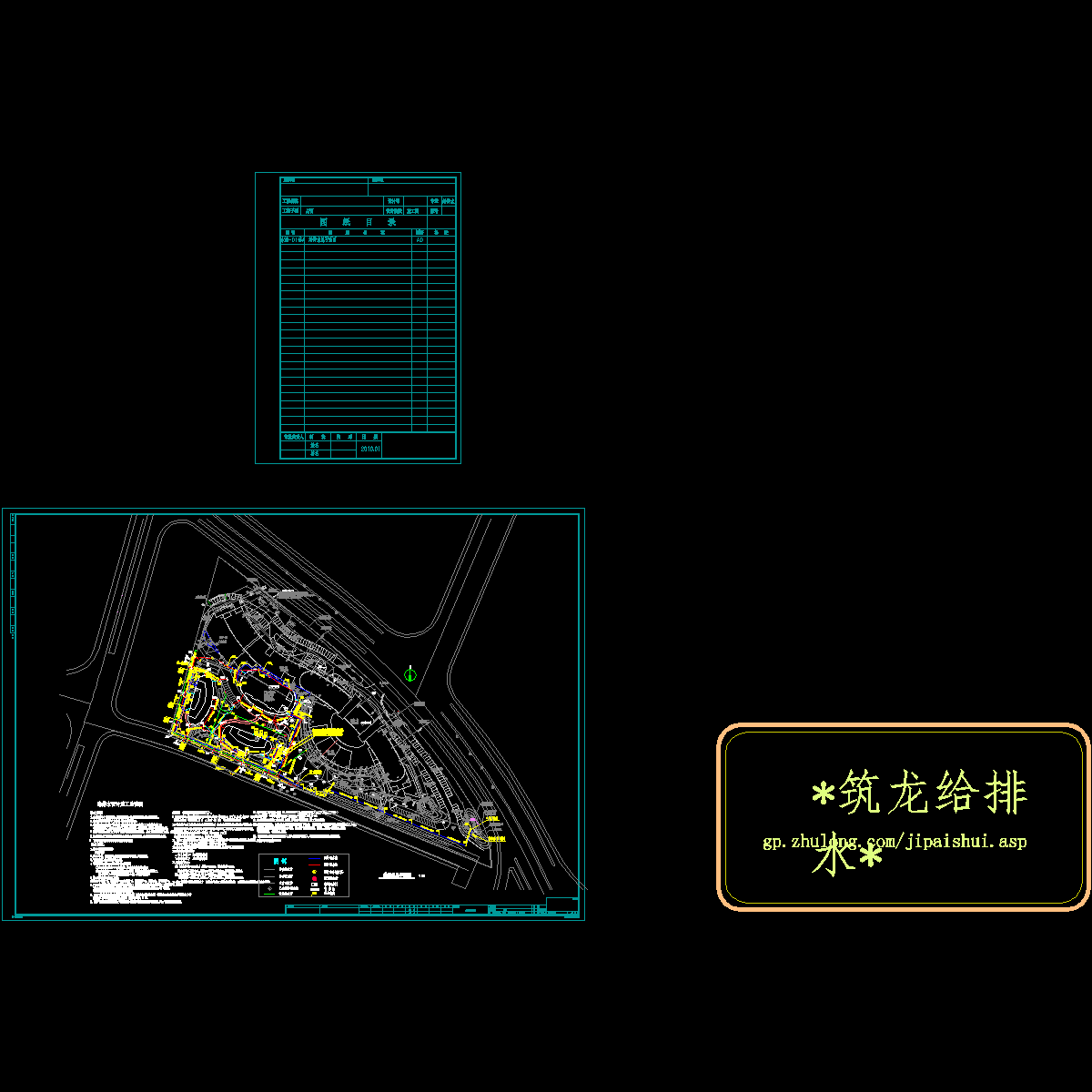

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
