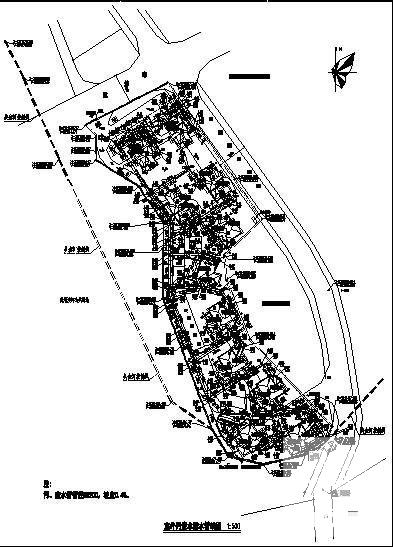

一高级别墅的室外给排水总图纸cad

附件详情

该项目为一高级别墅续建工程的室外给排水工程，本小区共有高级公寓11栋，均为4层建筑。该资料的内容包括：污水、废水、雨水、冷水给水、室外消防、及热水给水。化粪池采用6号砖砌化粪池，有效容积V=16m。污水停留时间24小时，污泥清挖周期360日。化粪池安装采用《国标》02S701/P111,按有覆土,顶面可过汽车，无地下水时施工。排水检查井安装采用《国标》02S515/P20。车道下的检查井的井盖为重型过车井盖。井类施工按无地下水状况施工。排水主干管连接采用混凝土管抹带接出户管采用U-PVC排水管粘接。排水管为钢筋混凝土管材，污、废排水管径DN200排水管坡降为0.4%。雨水口选用边沟式单蓖雨水口。给水系统：市政给水水压为0.3MPa, 满足室内给水水压要求和室外消火栓给水水压要求。室外消火栓管网与给水管网共用。管材使用热镀锌钢管,用卡箍连接.埋深0.7m。防腐：埋地镀锌钢管，涂刷环氧煤沥青管道漆，底漆、面漆各两道。本小区采用集中供热,热水井通过井泵将水打入过滤罐至保温水箱,水箱中的水通过变频水泵供给个栋建筑.
