4层高级别墅给排水及消防系统CAD施工图纸（市政供水）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：消防排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水

附件详情

一.项目概要及设计范围
该项目为多层住宅,该项目建筑物层数为地上4层，地下1层。总建筑面积807.51m ，耐火等级为二级;从市政给水管网引进1路DN40进水管，作为该项目水源。

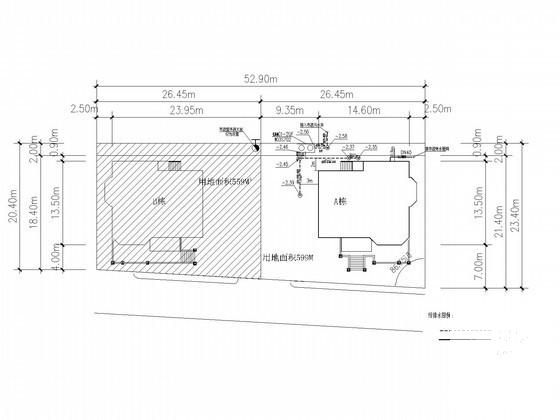

设计范围包括室内给排水设计;室内消防设计;3.总图室外管线。
二.生活给水系统:
1、该项目最高日用水量为2.5m 。
2、供水方式: 由市政直接供水。市政水压0.30MPa。
3、该项目热水系统采用太阳能集热板供热系统。
三.生活排水系统:
1、该项目最高日用水量为2.2m 。建筑内污水经排水系统收集,经室外的污水管,排入化粪池。
2、经化粪池初步处理后,排入经化粪池处理符合《污水排入城镇下水道水质标准》CJ 3082的规定后,排入市政污水管网。场地雨水由景观统一考虑。
四.消火栓与灭火器:
1.该项目为多层住宅，建筑体积小于3000m3;在同一时间内的火灾次数为1次，室外消火栓供水量为15L/S，消防供水时间按2小时计;可不设室内消火栓系统。室外消火栓采用市政消火栓。
2.灭火器配置:按A类火灾中危险级，在建筑内配置MF/ABC3(2A/34B))干粉灭火器。
... ...

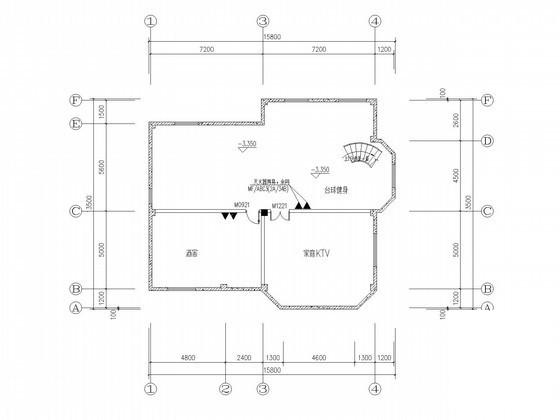

地下室给排水平面图

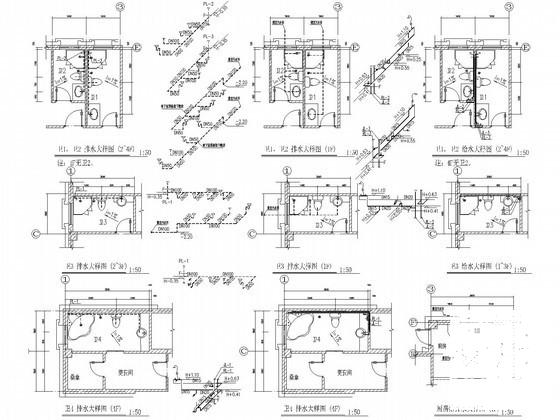

卫生间给排水大样图

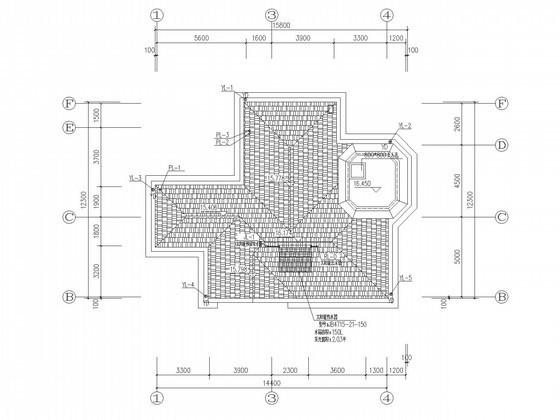

屋顶层给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
