温泉水处理及供水工程给排水CAD施工图纸（循环水处理系统）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 类型：其他
• 处理技术：过滤
• 设计阶段：施工图设计
• 参考图纸：10张以下
• 规模：1万以下吨/天
• 设计年代：近代

附件详情

• 资料目录
• 给排水设计说明及图例表
• 温泉水处理工艺流程图
• 设备间平面布置、预埋套管及基础图
• 设备间管道平面图
• 大样图

附件详情

项目概况：该项目位于海南，温泉水处理及供水工程，温泉水使用点如下：公寓楼使用（1～14#），共358户，（其中1#楼24套，2、3、4、5、6、7#楼各23套，8、9#楼各29套，10#A35套，10#B23套，11#楼23套，12～14#楼各19套），每户一个泡池（容积400～500L）；别墅区27户、每户一个泡池，每个泡池容积为4800L。
设计范围：温泉水处理工艺的循环水处理系统。
，共6张。

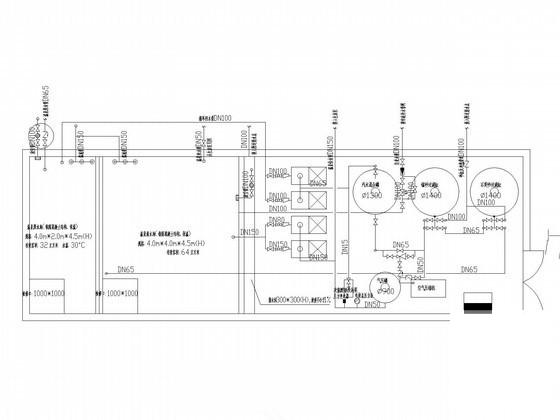

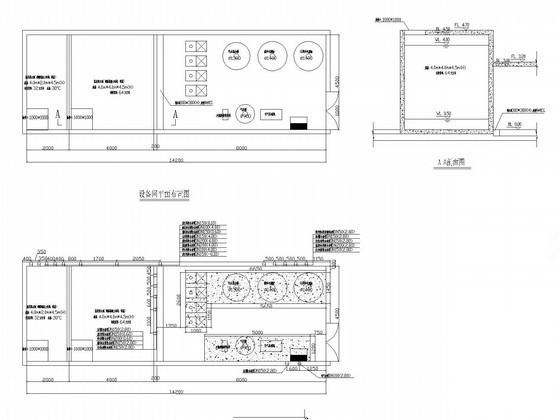

温泉水处理设备间平面图

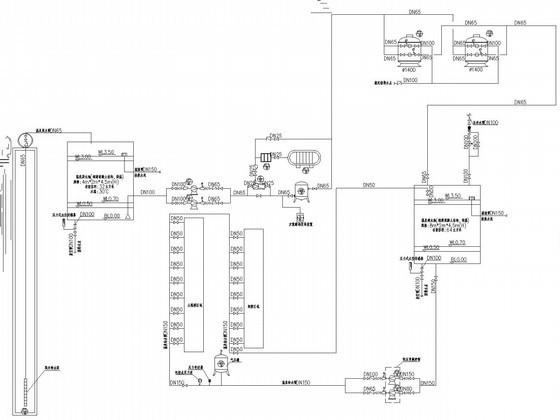

温泉水处理工艺流程图
