高级公馆游泳池及按摩池水处理工程（儿童池成人池）

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 水处理设计说明
• 成人池水处理工艺流程图
• 儿童池水处理工艺流程图
• 浸脚池工艺流程图
• 泳池机房定位图
• 泳池机房回水平面图
• 成人池补水箱大样图
• 儿童池补水箱大样图
• 水泵砂缸安装大样图
• 节点大样图
• 配电系统图
• 泳池机房给水平面图
• 泳池机房电气平面图
• 机房 平面布置图

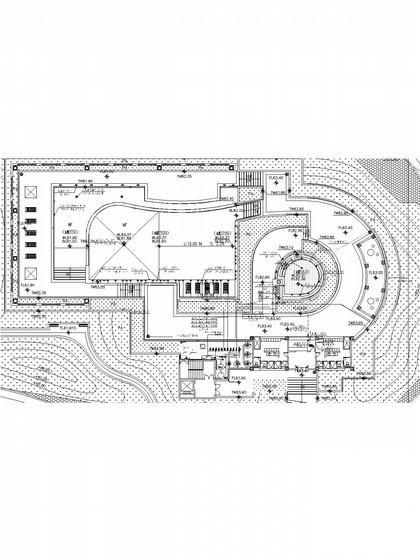

• 泳池平面布置图

附件详情

该项目位于深圳，成人池：V ＝630m3；循环周期5.25h；循环流量132m /h；传统砂缸过滤。儿童池：V ＝27m3；循环周期1.5h；循环流量19.8m /h；传统砂缸过滤。本项目成人池循环水流形式采用混合流循环方式，儿童池采用顺流式，其设计参数详见相应工艺流程图游泳池高速石英砂过滤缸滤速见主要设备表，滤料类型为单层石英砂，粒径0.5mm～0.7mm，不均匀系数不大于1.4，反冲洗强度12~15l/s.m，膨胀率40~45%,反冲洗时间5~7分钟。游泳池消毒：成人池采用采用化学药剂加臭氧消毒方式，儿童池采用化学药剂消毒。水下照明采用12V安全电压。动力配电采用漏电保护系统。
，共16张。

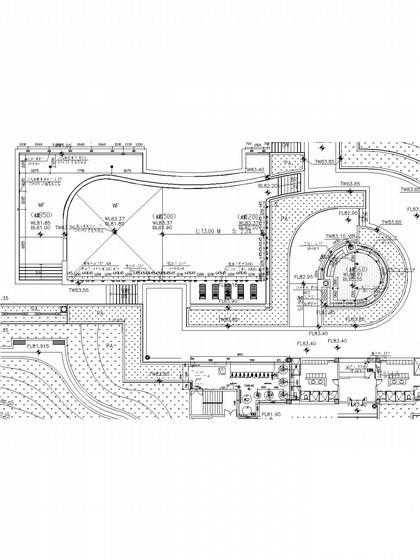

泳池机房平面布置图

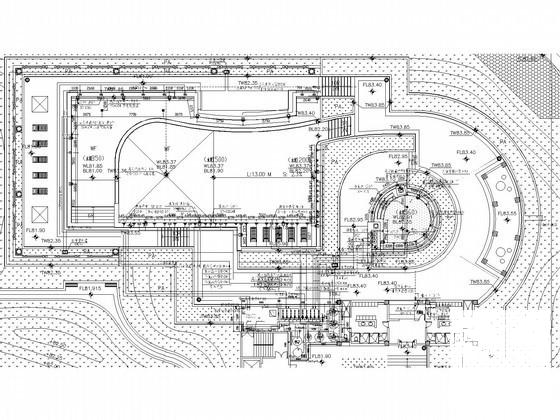

泳池机房定位图

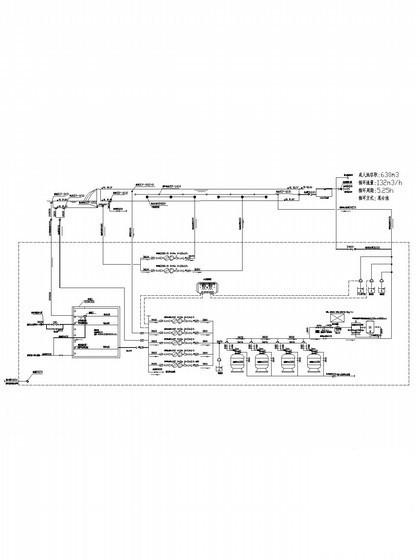

成人池水处理工艺流程图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
