[CAD]工业园污水处理厂施工图纸（生化综合池快滤池接触池）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 类型：污水处理厂
• 处理技术：格栅筛网,过滤,厌氧法,活性污泥发
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 设计年代：近代

附件详情

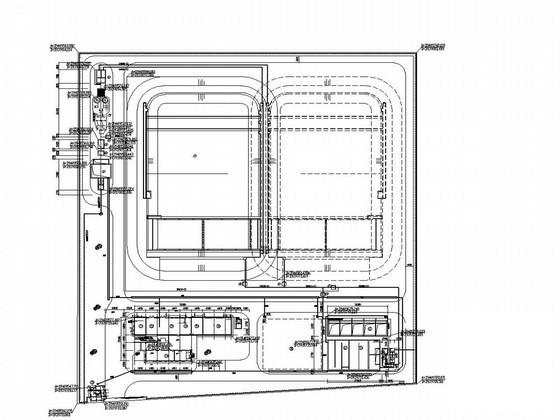

• 总 平面布置图
• 粗格栅、进水泵井平剖面图
• 细格栅平面布置图
• 生化综合池平面图
• 生物综合池剖面图
• 快滤池平面布置图
• 快滤池剖面图
• 接触池平面布置图
• 接触池剖面图
• 污泥储池平面布置图
• 阀门井平面图
• 生产办公楼施工图
• 传达室施工图

附件详情

该项目为某工业园区工业污废水处理工程。

设计内容:污水处理厂总平面设计、粗格栅设计、细格栅设计、生物综合池设计、快滤池设计、接触池设计、储泥池设计、阀门井设计、办公楼及传达室设计。

，图纸共50张。

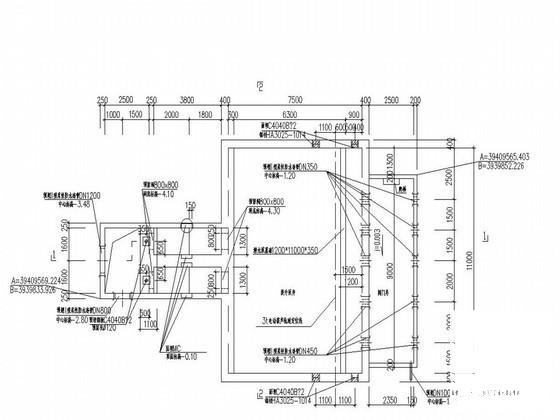

粗格平面布置图

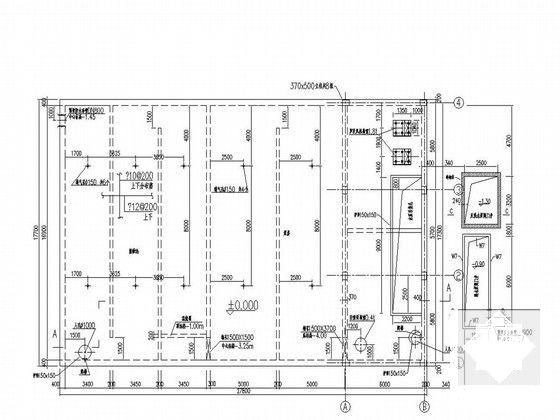

生化综合池平面图

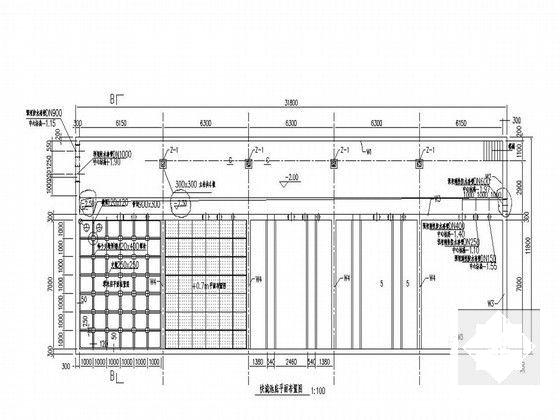

快滤池底平面布置图

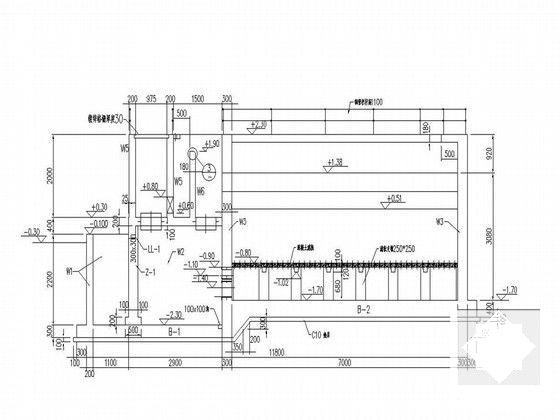

快滤池剖面图

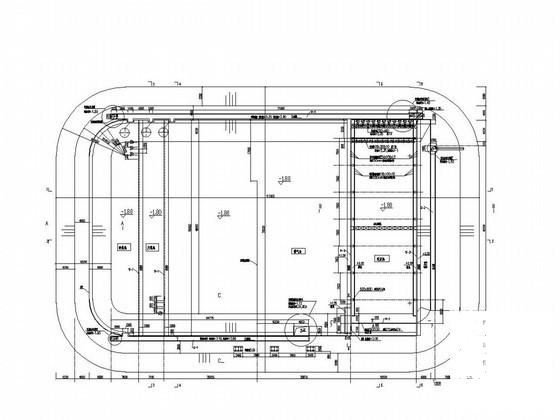

接触池0.00米层平面布置图

污泥储池平面布置图

生化综合池剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
