[案例]工业园区5万吨污水处理厂设计CAD施工图纸（水解酸化 CASS 高密度澄清池转盘滤池）

uuyy88 · 发表于 2020-3-19 10:12:25

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
类型：污水处理厂
设计阶段：施工图设计
参考图纸：20张以上
规模：5-10万吨/天
图纸年代：近代

附件详情

水解酸化及沉淀池中层平面图
水解酸化及沉淀池上层平面图
排泥泵及污泥回流泵自耦装置预埋件A向视图
污泥回流泵基础平面图
低速推流器安装示意图
不锈钢出水槽大样图
圆闸门安装图
CASS生物反应池上层平面图
CASS池下层平面图
CASS生物反应池底层曝气系统平面图
潜水搅拌机安装图
电动闸门预埋件大样图
剩余污泥泵基础图
回流污泥泵大样图
高密度沉淀池下层平面图
螺杆泵基础大样图
集水槽制作大样图
集水槽安装大样图
污泥管路系统图
刮泥机顶板预埋件大样图
进水闸门预埋件大样图
纤维转盘滤池及加药间设备基础平面图
纤维转盘滤池及加药间工艺平面图
加氯加药管线系统图

附件详情

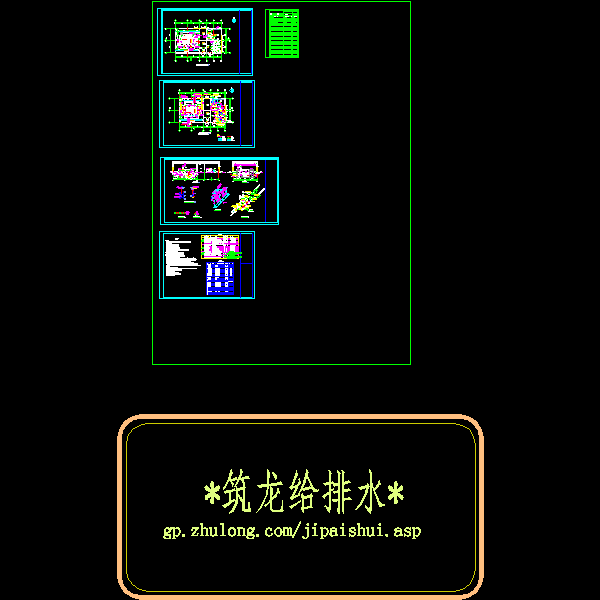

本图为市第二污水处理厂工程中水解酸化及沉淀池工艺设计图，该构筑物的作用主要是提高废水的可生化性。

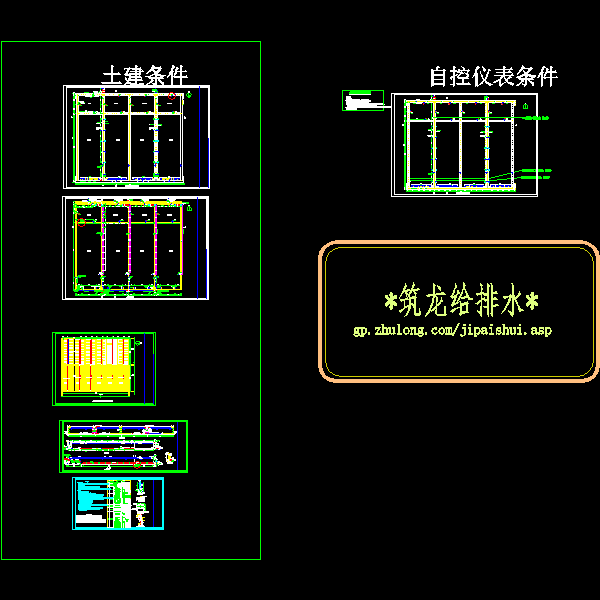

1、CASS生化池共设置两座，每座四格，两池完全相同、并列布置，设计处理污水量为5万吨/天，剩余污泥量为960m3/d，混合液回流比为400%，所需空气量345m3/min.
2、主要设备及数量（单池）
滗水器4台，电动阀4台，潜水搅拌机12台，剩余污泥泵4台，回流污泥泵4台，电动调节堰门8台。
3. 每座CASS池的运行周期为4小时一周期包括：曝气2小时、沉淀1小时、泻水1小时。
4. 纤维转盘滤池系统（包括排泥泵、旋转驱动电机、电动球阀、超声波液位计等）采用现场手动控制和PLC控制．

高密度沉淀池中层平面图

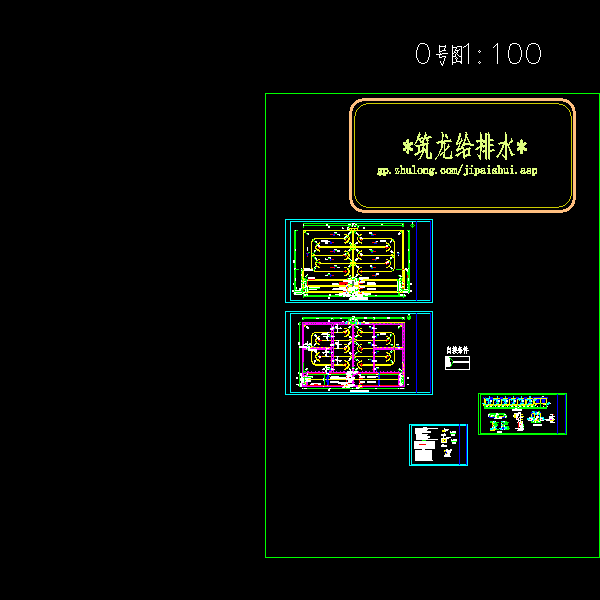

CASS生物反应池底层曝气系统平面图

水解酸化及沉淀池中层平面图

加氯加药管线系统图
