6层旧城改造工程住宅给排水CAD施工图纸(污水处理设施)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：8张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统

附件详情

(二)设计范围1.该资料范围包括红线以内的给水排水等管道系统及小型给水排水构筑物.2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计.3.该资料不包括生活污水处理系统,生化污水处理设施由环保专项设计.4.该资料不包括屋面雨水,空调排水等系统,可另见建筑及暖通专业施工设计图.5.该资料不包括移动式灭火器设计,灭火器的配置位置及数量详 设计图.(三)管道系统该项目设有生活给水系统,生活污水系统.1.生活给水系统1)市政给水管网供水压力为0.5MPa.2)该项目最高日用水量为28.8/d,最大小时用水量3m3/h.3)给水系统有分区,由室外市政给水管网直接供水.4)住宅每户设1个DN25mm用户水表,水表集中设置于每层楼的管道井内.2.生活污水系统1)该项目污,废水采用合流制.室内±0.00以上污废水重力自流排入室外污水管,电梯井底废水采用重力流直接排至室外雨水管.2)污水经生化污水处理池处理后,排入市政污水管.3)住宅卫生间设单立管排水系统,仅设伸顶通气管.4)住宅为下沉式卫生间,排水支管在板上留三通,支管由用户自理.5)厨房未下沉,地面不设地漏,排水支管在板上预留洗涤盆下水接头.

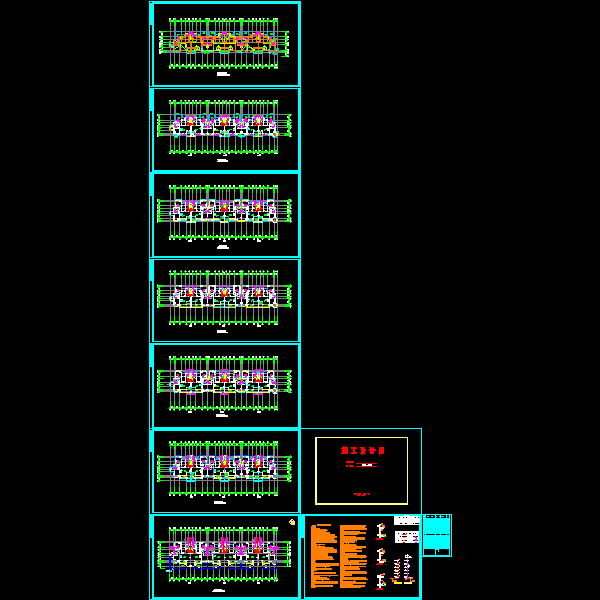

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
