12层大厦改造工程给排水设计CAD施工图纸.dwg

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为改造设计，底层及二层餐厅利用原有给排水及消防设施，该资料只涉及三楼以上改造后的住宅部分的给水排水及消火栓消防系统。天面雨排水系统利用原有，该资料不再涉及。 　　该项目一、二层为餐厅其余为住宅楼，主体共十层。两侧分别为十一层及十二层。 　　该项目供水由底层供水泵房直接供给至屋顶水箱，再由水箱由上向下供给。 　　排水采用污废合流制。污废水经化粪池处理后排入市政下水道。通气管采用伸顶通气管。 　　该项目室内消火栓流量10L/S。室外消火栓系统利用原有。室内消火栓的布置保证有两支水枪的充实水柱同时到达室内任何部位。设置屋顶水箱两台共16M3，其中消防用水6M3。 某大厦改造工程给排水施工图 某大厦改造工程给排水施工图

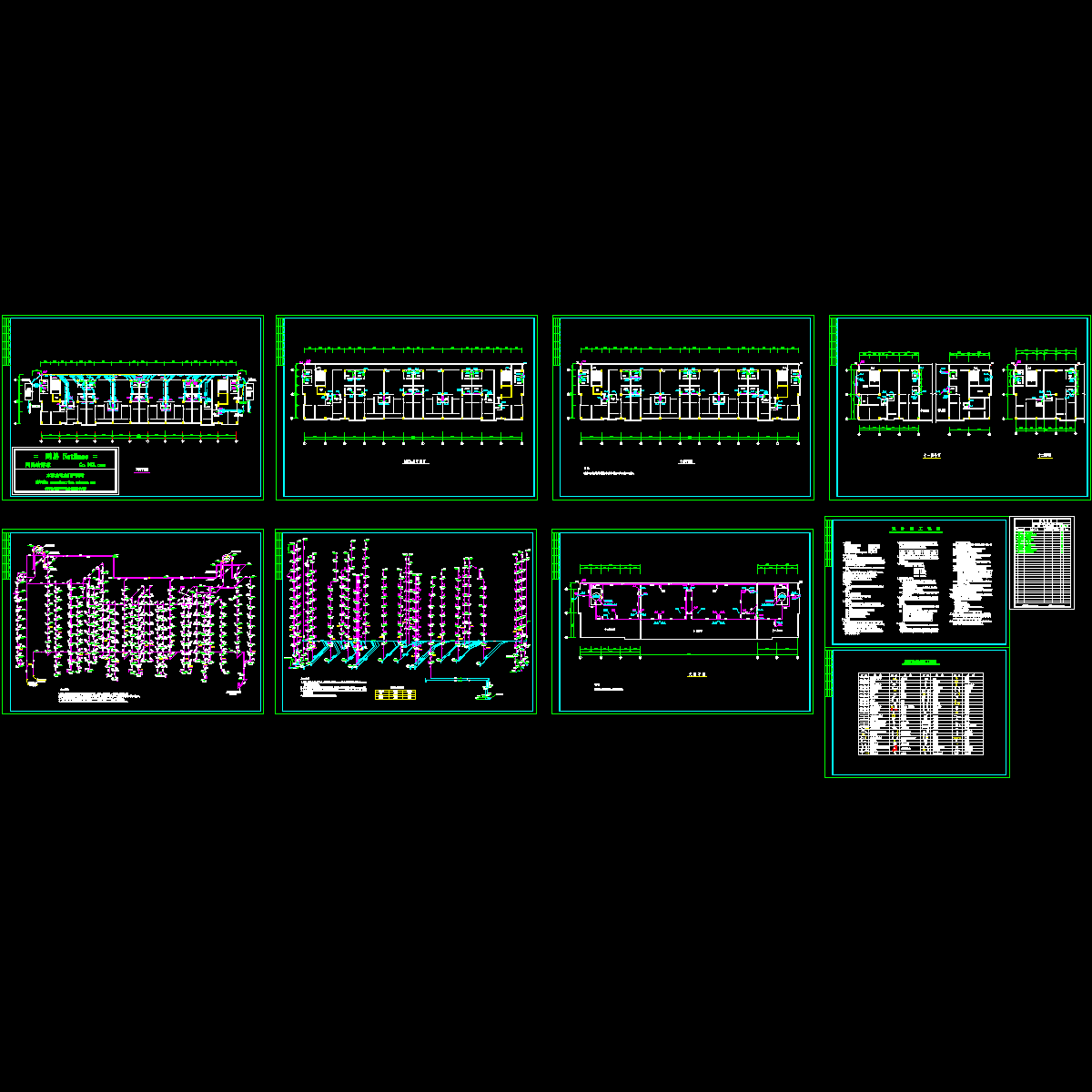

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
