农村公路改造工程CAD施工图纸设计50张（护栏标志）.dwg

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 项目地理位图
• 总说明
• 平面图
• 直线、曲线转角表
• 纵断面设计图
• 竖曲线表
• 波形梁护栏工程师表
• 波形梁护栏设计图
• 交通标志一览表
• 标志版面布置图
• 标志一般构造图
• 标线数量表
• 标线设计图
• 路基标准横断面图
• 路基一般设计图
• 路面工程数量表
• 路面结构图
• 错车道土石方表
• 病害处理工程数量表
• 边沟排水工程数量表
• 边沟设计图
• 平面交叉一览表
• 平面交叉设计图
• 预算

附件详情

本次项目为改建项目，项目全长8.247169公里，水泥混凝土路面硬化面积为39596.261平方米。
旧路存在问题：
本项目旧路段路面为泥结石路面，部分路段存在路拱不适、坑槽、宽度不够等，造成原有路面平整度较低；全线涵洞设施利用；全线无标志标牌、安全设施，整个路段的形成安全性极差。全线无软土路基。
……
设计标准：
地区类别：山岭重丘
公路等级：四级公路
设计速度：20km/h
路拱横坡：单向横坡1.5％（朝曲线内侧）
路面设计标准轴载：双轮组单轴100kN
路面类型：20cm厚水泥砼 18cm厚水泥稳定级配碎石
路面结构设计使用年限：10年
……
设计重点：
1、路基病害处治，提高路面等级，完善防护工程、排水系统和安保设施。
2、加强路面设计，提高结构强度、水稳定性、温度稳定性和表面抗滑性能，确保路面行车安全、舒适。
3、加强沿线设施设计，配套完善交通标志、标牌、护栏等交通安全设施，根据路线平纵面及原路交通事故黑点，突出警告和禁止标志。同时注重沿线设施的形式与道路线形及环境相协调。
……
共50张，编制于近代年。

波形护栏设计图

标志一般构造图

现状路面

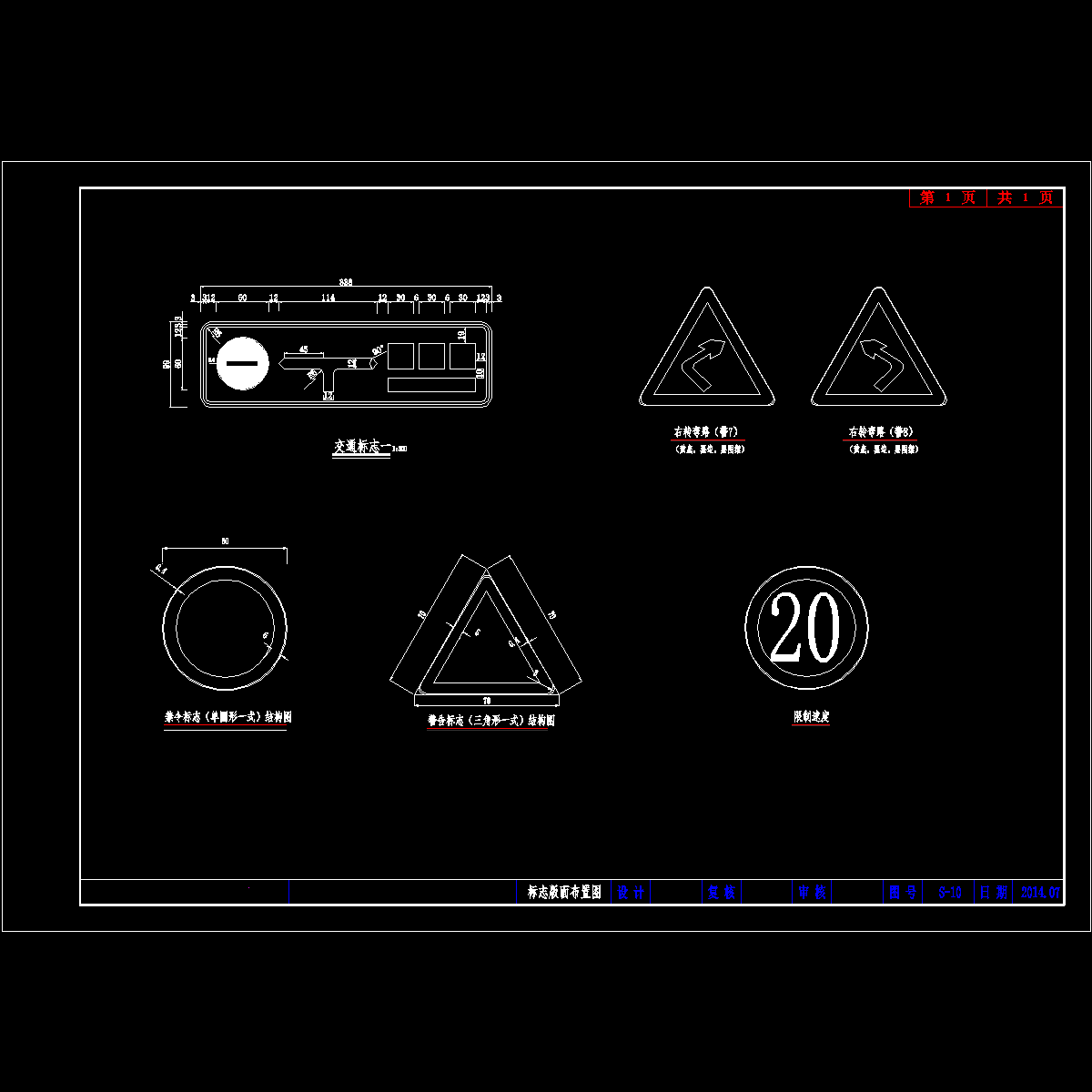

10标志版面布置图.dwg

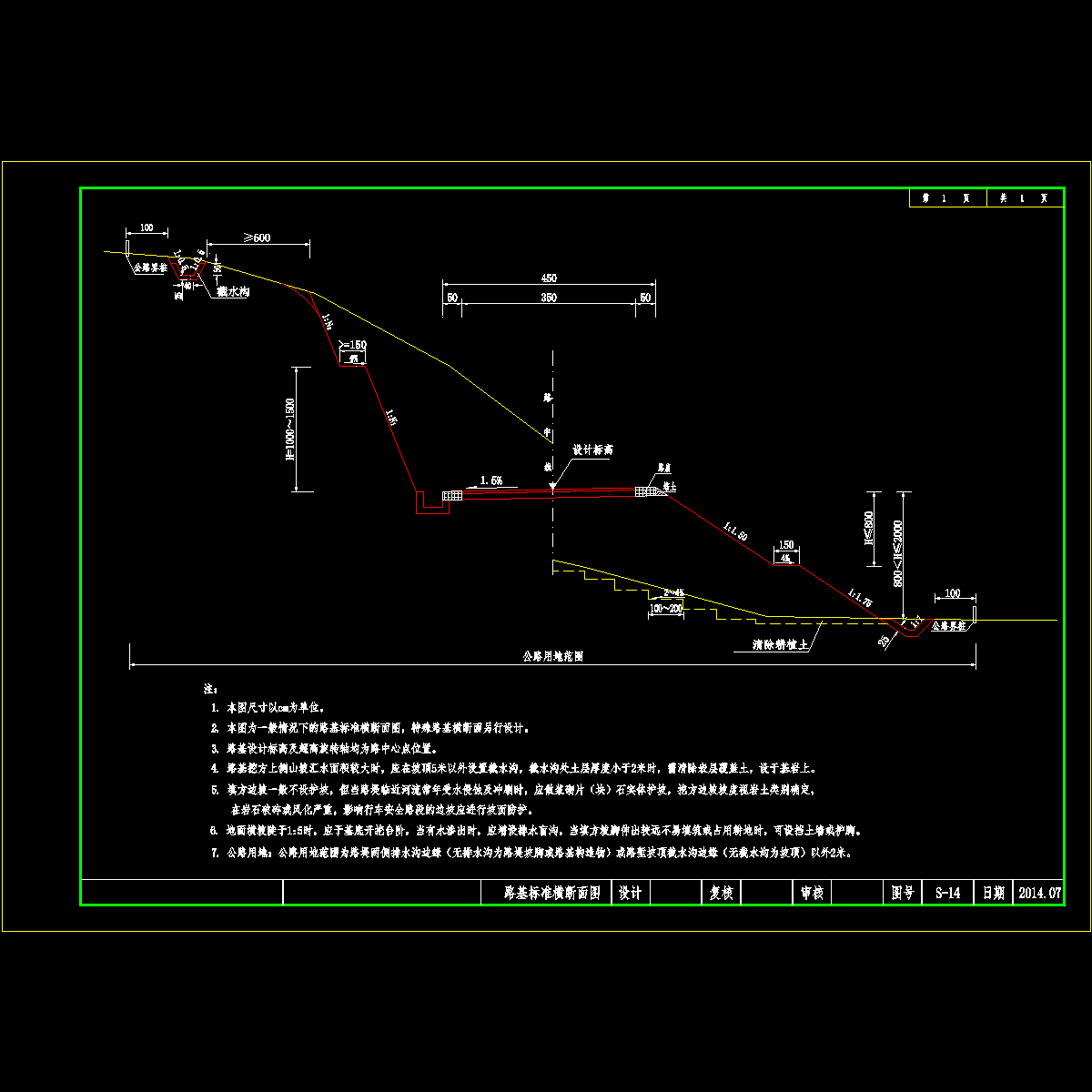

14路基标准横断面图.dwg

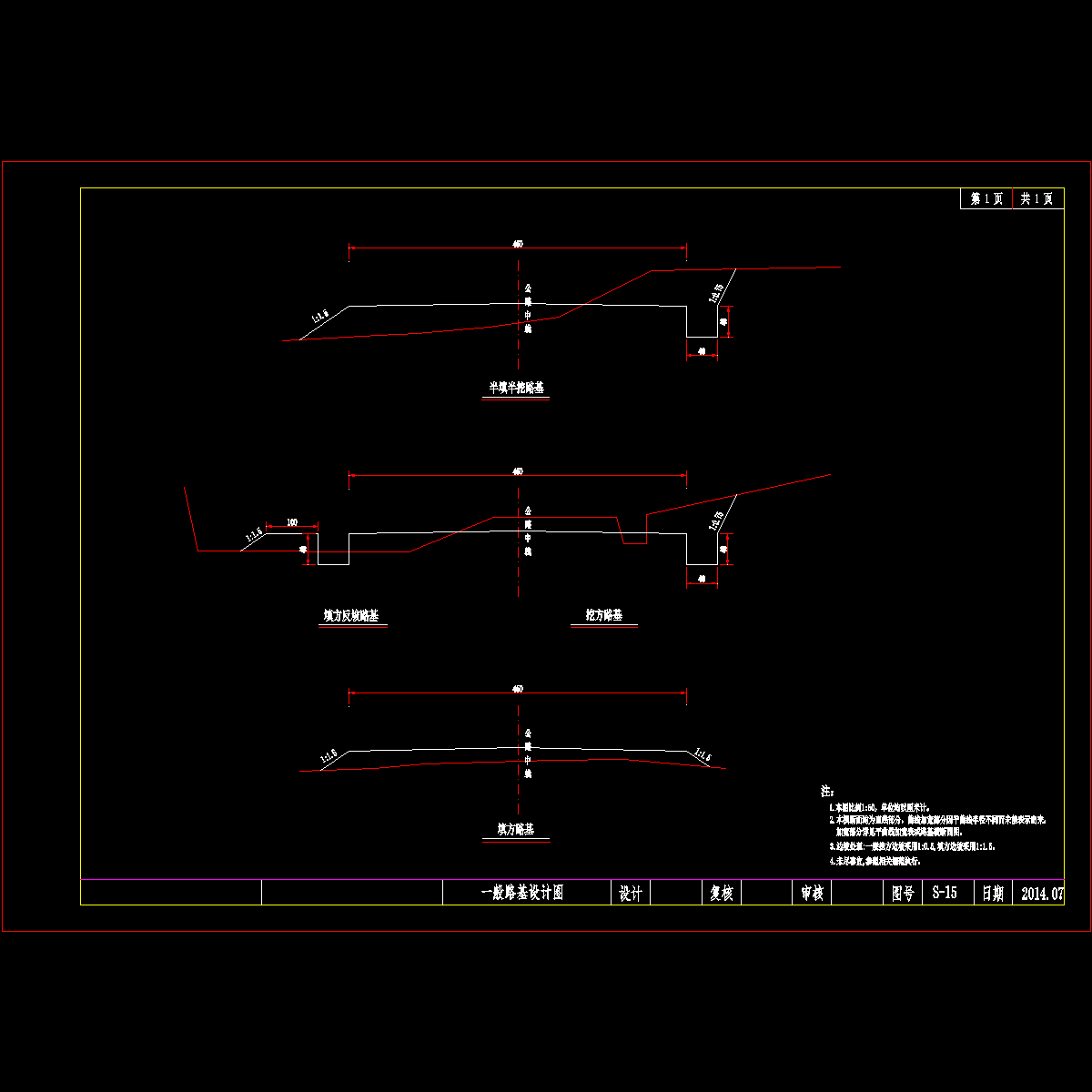

15路基一般设计图.dwg

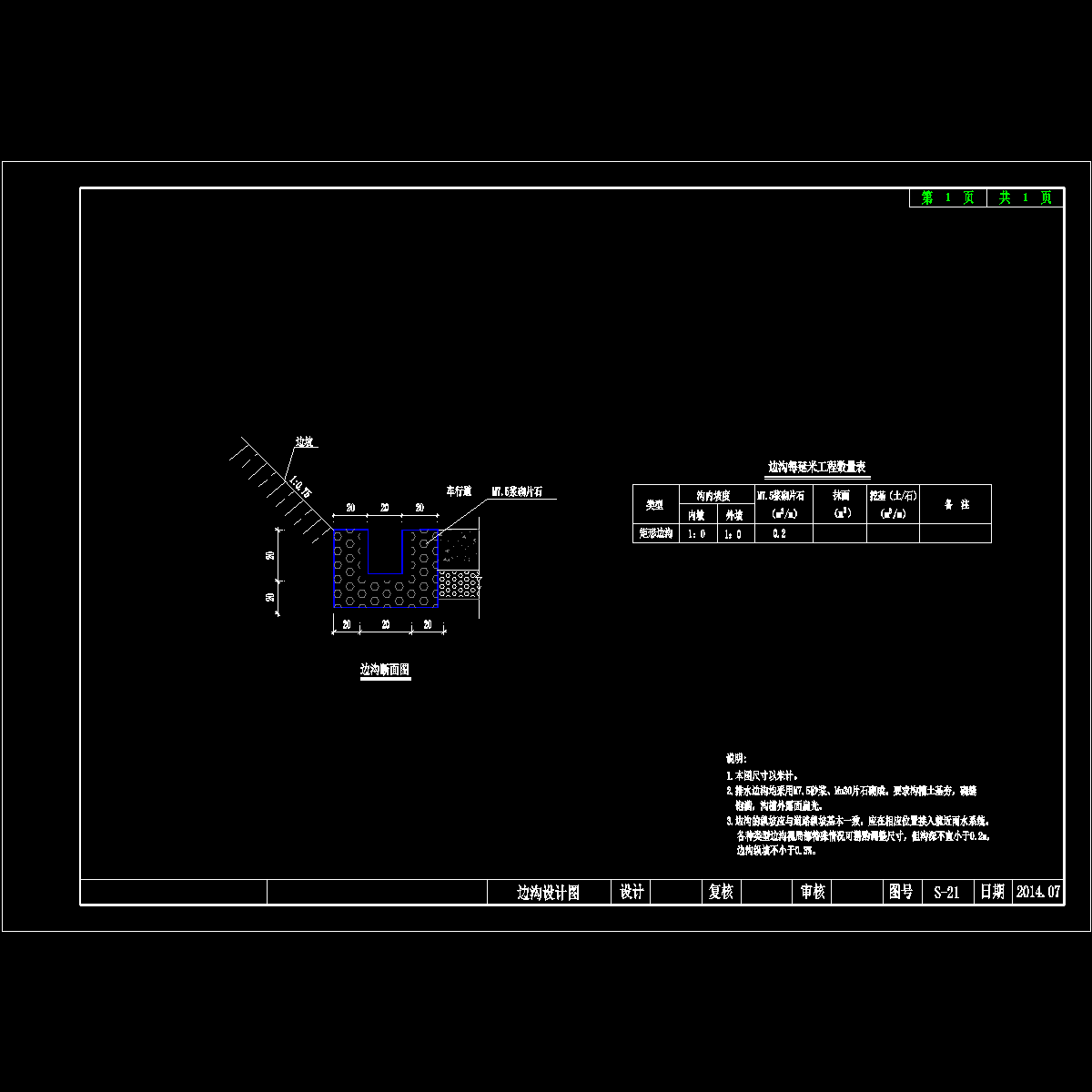

21边沟、排水沟设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
