一份26层住宅给排水CAD施工方案图纸(城市污水处理厂)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：26层
• 图纸设计深度：施工图
• 参考图纸：16张
• 图纸年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水,无负压供水
• 供水分区：三区
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,集水坑

附件详情

(二) 生活给水部分:
1. 水源:由市政管网直接供水(所需压力为H=0.40MPa).该项目周边市政管网的有关资料由现场踏勘决定. 该项目室内生活给水系统分高,中,低三区供水. 一层至六层为低区，利用市政管网压力下行上给直接供水；七层至十六八层为中区，利用无负压增压供水设备经减压阀减压后供给;十七一至二十六层为高区，利用无负压增压供水设备供水.无负压增压供水设备可以直接在市政干管上抽水.
(三) 消防给水部分:
1、该项目室外消火栓以小区内所有建筑为保护对象综合考虑.沿小区道路布置于绿化地带等无碍人行,交通的地方.共设8座室外消火栓.
2、该项目室内消火栓给水系统由消防水池 消防泵 屋顶高位水箱成环状供水.消防水泵、消防水池设于负一层；消防水箱设于屋顶最高处。其中消防水池有效容积864m3,分为两格；消防水箱有效容积18m3.
(四) 湿式自动喷淋系统(车库为中危险II级；其他为中危险Ⅰ级)吊顶净空≥0.8m时,其内应设置喷头.
(五) 其它灭火系统
1.在柴油发电机房、配电室等处设S型SOK气溶胶自动灭火装置
2. 在每个消火栓箱处均设灭火器。商场及车库内每处设4只4Kg的磷酸氨盐型灭火器；住宅部分每处设2只1Kg的磷酸氨盐型灭火器。其铭牌必须朝外。
(六) 排水部分:
1. 体制:室内生活污水与屋面雨水、阳台废水等分流排放.按渝建发[2006]19号文,住宅、办公生活污水可直接排入市政污水管网;雨水可直接排入市政雨水管网.该资料按此原则执行.(本地区已有城市污水处理厂)

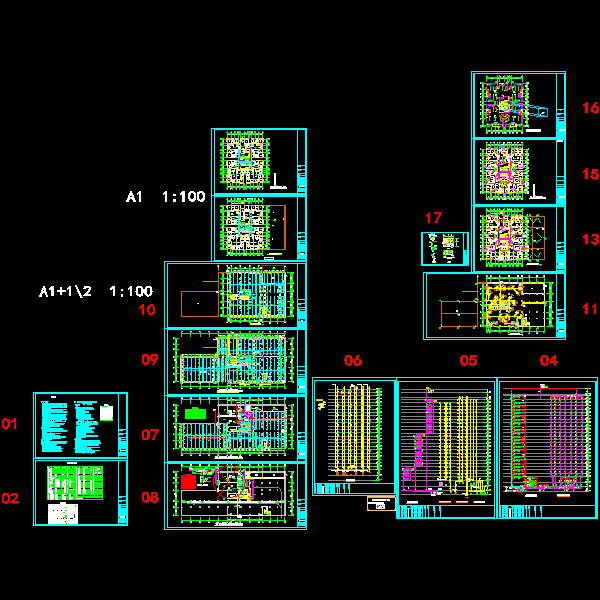

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
