一份污水处理厂氧化沟结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 参考图纸：11张
• 设计年代：近代

附件详情

知名设计院设计。该项目为安哥拉社会住房项目某污水处理厂中的氧化沟结构施工图，全套图纸10张，包括氧化沟结构平面图、氧化沟结构剖面图、氧化沟底板配筋平面图、氧化沟底板配筋剖面图、氧化沟池壁配筋图、氧化沟梁板配筋图、氧化沟楼梯配筋图、氧化沟设备基础图等。

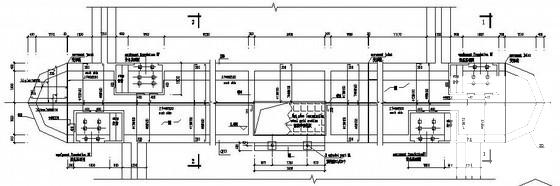

第 1 张图

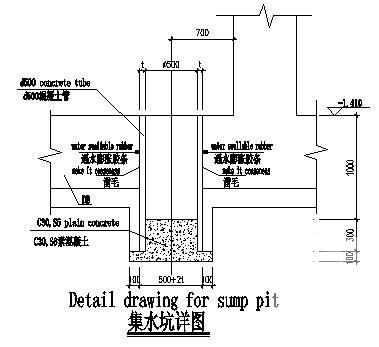

第 2 张图

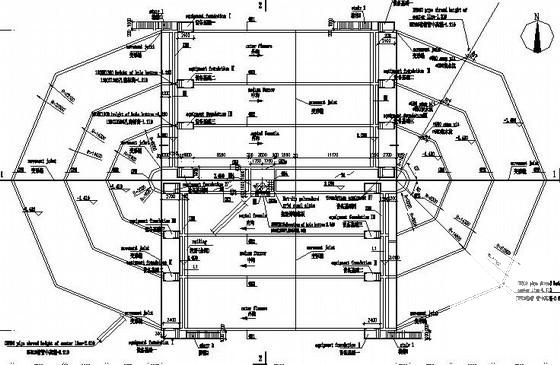

第 3 张图

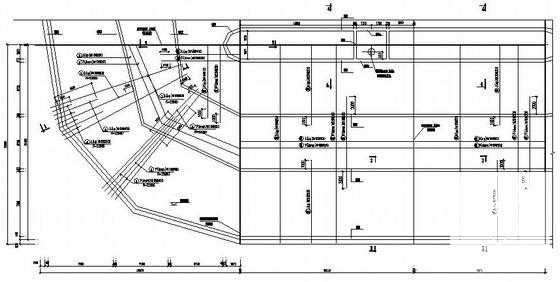

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
