砌体结构污水处理厂结构CAD施工图纸（6度抗震）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

该项目是重庆污水处理厂项目，水池为钢筋混凝土结构或砖混结构。抗震设防烈度:6度。

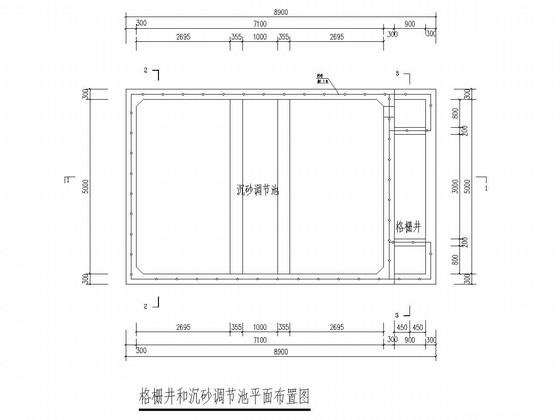

该资料包含： 结构设计说明 ，总平面图，格栅井和沉砂调节池平面布置图、剖面图，水解酸化池、接触氧化池、沉淀池平面布置图、剖面图，人工湿地平面布置图、剖面图，消毒出水池平面布置图、剖面图，污泥干化池 平面布置图 ，共计22张图。
分享投稿时间：近几年11月。

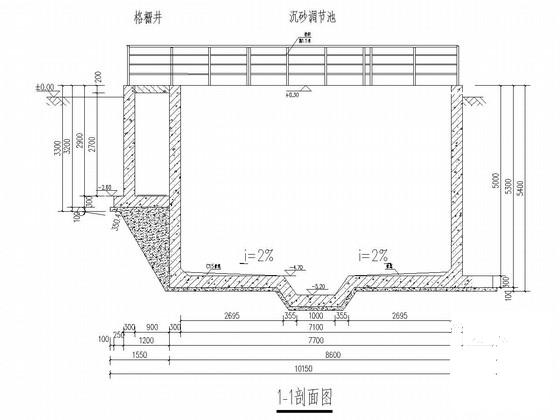

剖面图

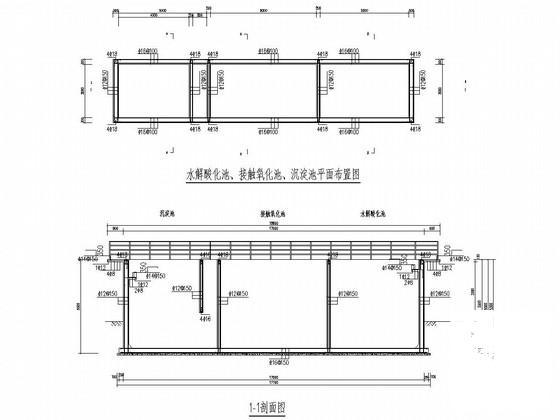

水解酸化池、接触氧化池、沉淀池平面布置图

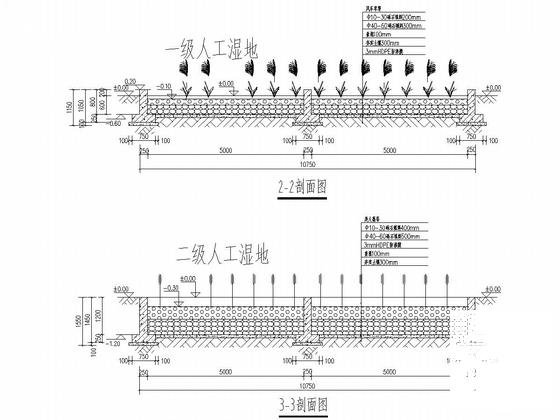

湿地剖面图

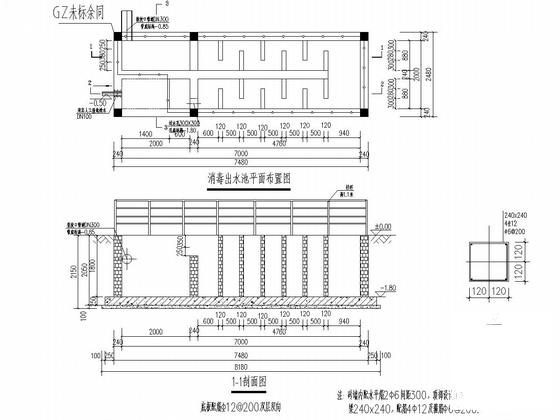

消毒出水池平面布置图

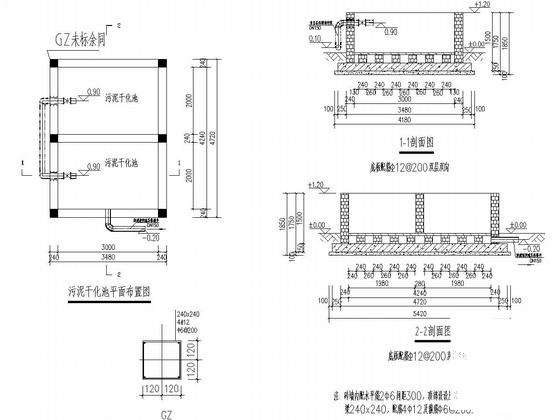

污泥干化池平面布置图
