污水处理厂配电间（出水仪表间）结构CAD施工图纸(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 参考图纸：2张
• 设计年代：近代

附件详情

配电间为框架结构，结构安全等级为二级，设计使用年限为50年。地基基础设计等级为丙级。砌体施工质量控制级别为B级。本地区抗震设防烈度为八度，设计基本地震加速度值为0.20g，设计地震分组为第二组。场地类别为Ⅱ类,特征周期为0.40s。
该资料包含：出水仪表间结构设计说明，主次梁节点附加箍筋详图，柱下独立基础平法施工图，柱、梁、板配筋图。共计2张图。
出图时间：2014年1月。

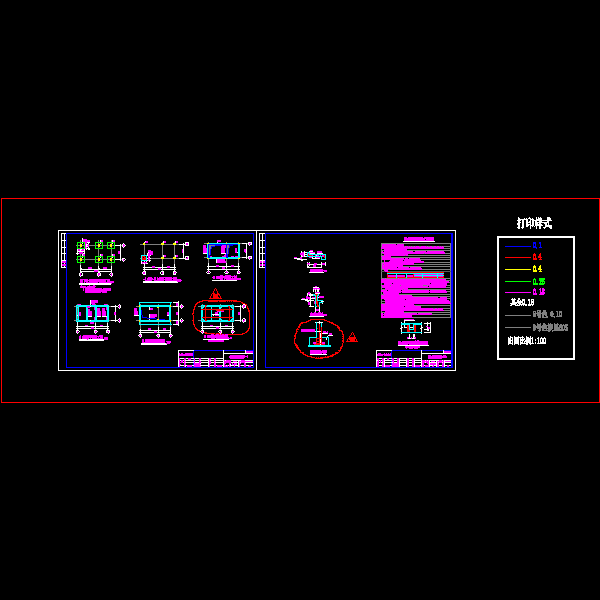

梁板柱配筋图
