建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：19张
-
设计年代：近代
该附件为：框架结构循环水处理厂房施工图2019 12P，格式为CAD版本。
一、简介：
该项目位于贵州，框架结构循环水处理厂房，该项目主体包括主厂房和地下水池两部分。主厂房平面尺寸为55.1×14.6m，地上一层，层高5m，地下一层，层高6m。地上部分建筑设计结构形式为现浇钢筋混凝土框架结构，地下部分为现浇钢筋混凝土墙结构。地下水池平面尺寸为53.8×15.6m，
二、目录

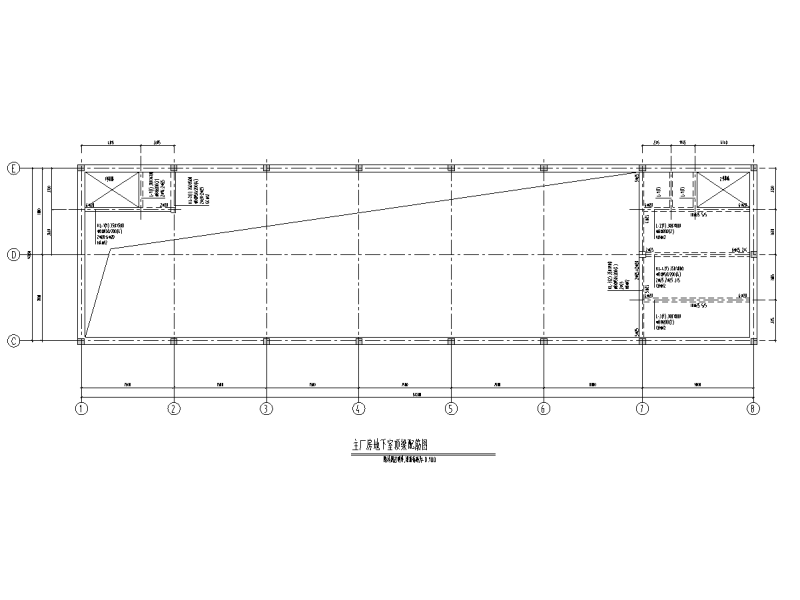

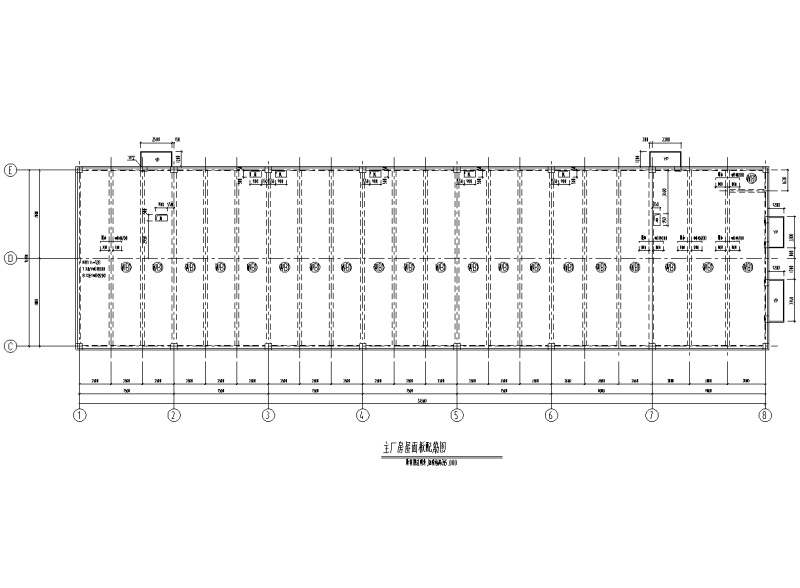

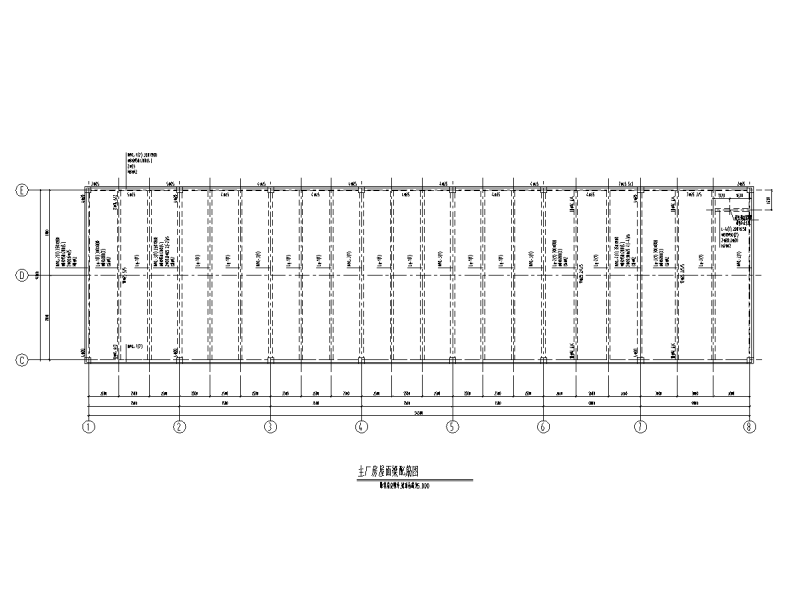

结构设计总说明、主厂房地下室底板配筋图、主厂房地下外墙平面布置图、主厂房柱平面布置图、主厂房地下室顶梁配筋图、主厂房地下室顶板模板配筋图、主厂房屋面板模板、配筋图、主厂房屋面梁配筋图、1、2号楼梯结构图、地下水池底板配筋图、地下水池墙柱平面布置图、地下水池顶梁配筋图、地下水池顶板模板配筋图
三、相关图片：
